基礎部分無論是在路橋工程還是在房建工程中都是非常重要的一個部分，在樁基工程完工之后，為了確保其穩固程度還需要進行一系列的檢測工作，今天橋梁檢測公司的小編就和大家一起來看看橋梁樁基無損檢測都使用了哪些方法以及和它相對應的原理都是什么！
1、反射波法檢測基樁完整性概述
1.1 工程樁的缺陷類型
施工中由于工藝因素、地層的地質因素、施工的人為因 素，樁身可能出現下列缺陷：
▼空洞（原地灌注樁）
▼夾泥（原地灌注樁）
▼微裂（預制打入式樁、原地灌注樁）
▼斷、裂（預制打入式樁、原地灌注樁）
▼二次澆灌面（原地灌注樁）
▼縮徑（原地灌注樁）
▼沉渣
▼擴徑（原地灌注樁） ▼擴底

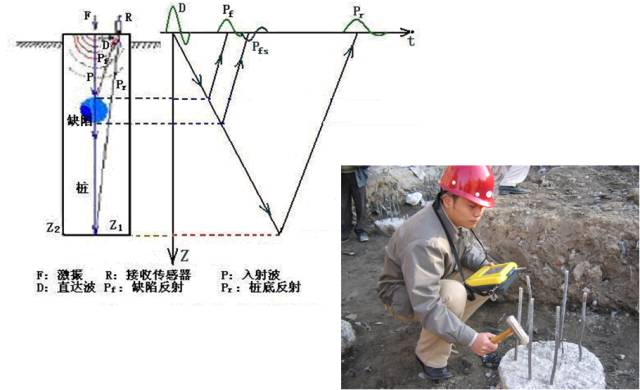

2、 反射波的基本原理

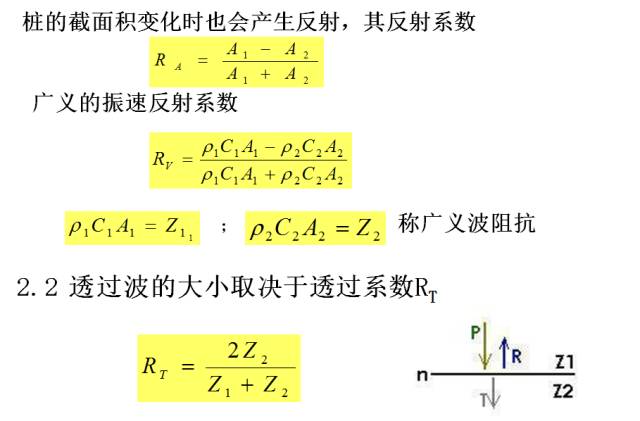

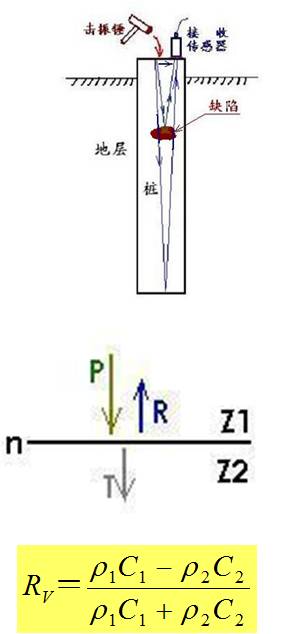

2.1 波阻抗界面的反射
如介質是不連續的，存在界面 n
其中：
當Z1≠Z2
縱波P垂直入射到界面n時，
產生垂直向上的反射波R
還有垂直的透過波T
反射波R的大小取決于振速反射系數

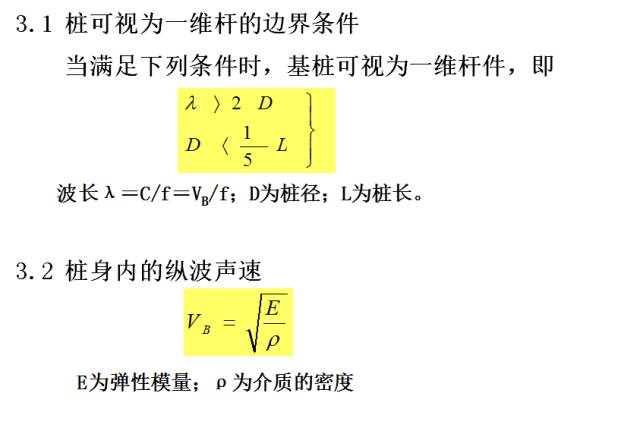

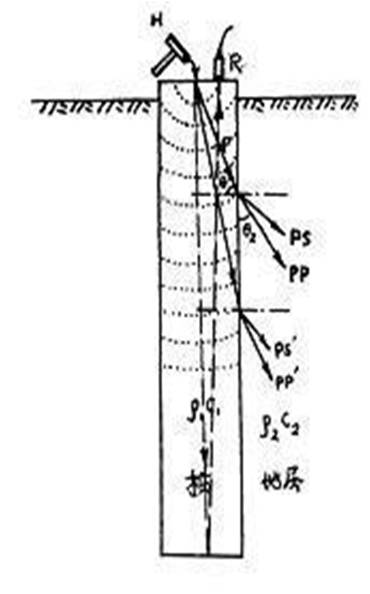

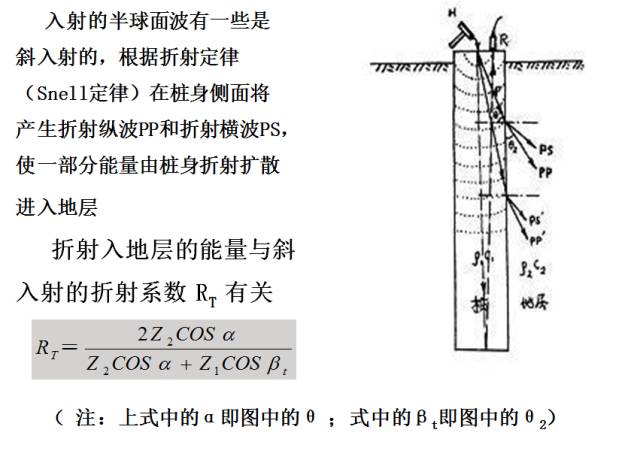

入射到樁身內的半球面波隨傳播距離的增加，球面的半徑增大，便可近似按平面波來計算處理。(注：平面波的定義是：波振面是平面，特點是所有的聲線垂直向一個方向傳播。)

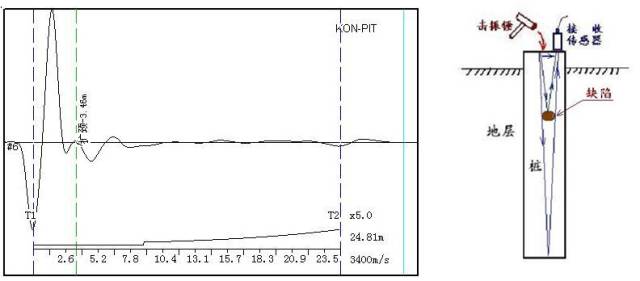

5.樁身內樁底及缺陷的反射波

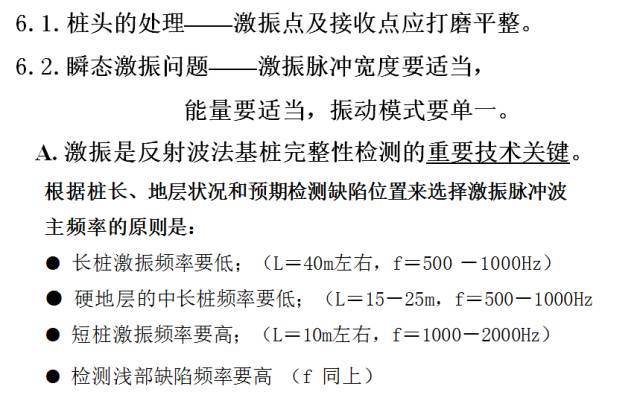

6 反射波法的現場檢測技術要點
6 反射波法的現場檢測技術要點

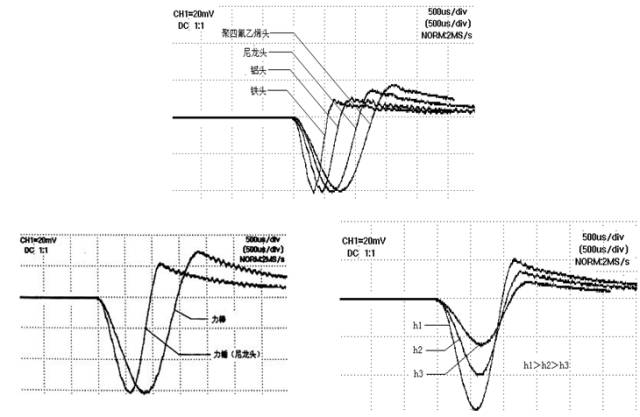

B . 激振脈沖波的頻率與激振脈沖寬度有關，窄脈沖頻率高，寬脈沖頻率低。
(1)錘頭的材質軟,脈沖寬度寬；
(2)錘頭的面積大脈沖寬度寬；
(3)錘的落距與脈沖寬度關系不大；不同材質的錘墊，能調整脈沖寬度。
測長樁或深部缺陷：軟材質錘頭，重錘慢擊，接觸面積大，產生的信號脈沖寬度大，低頻成分豐富，穿透能力強，但分辨率低?測短樁或淺部缺陷：硬材質錘頭，輕錘快擊，接觸面積小，產生的信號脈沖寬度窄，高頻成分豐富，分辨率高，但穿透能力差

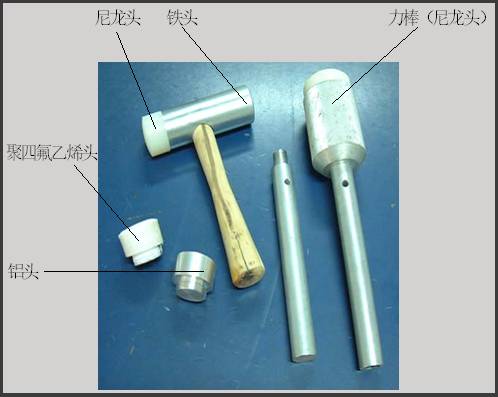

C.擊振的錘及力棒

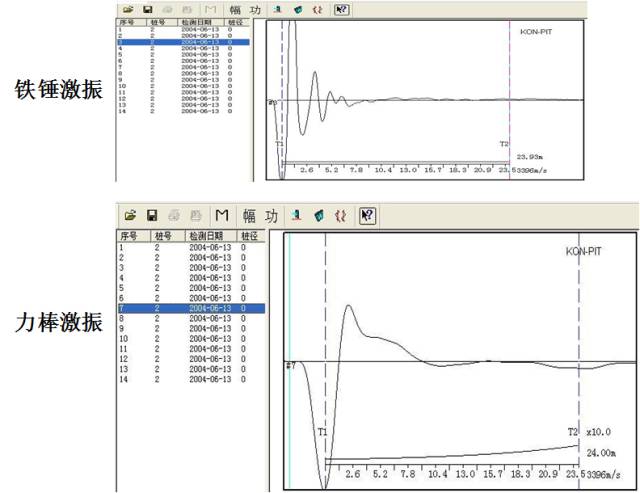

D . 錘擊是關鍵技術的實例

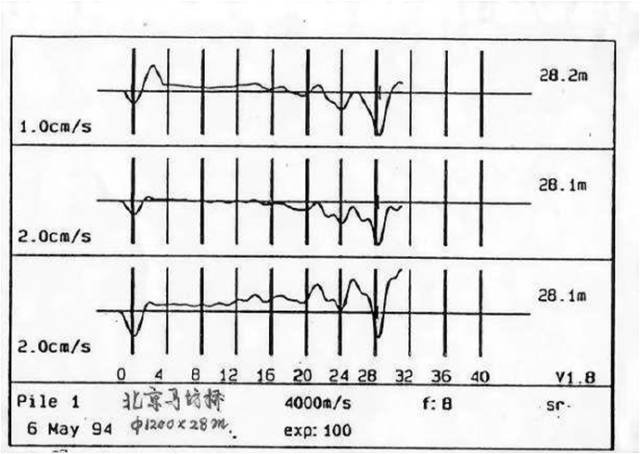

實例－1 荷蘭 TNO 的FPDS-4 + 中國的力棒
D . 錘擊是關鍵技術的實例
實例－1 荷蘭 TNO 的FPDS-4 + 中國的力棒
實例－2

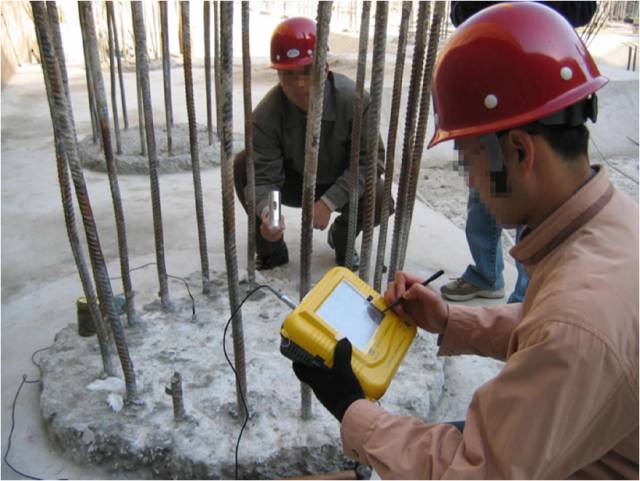

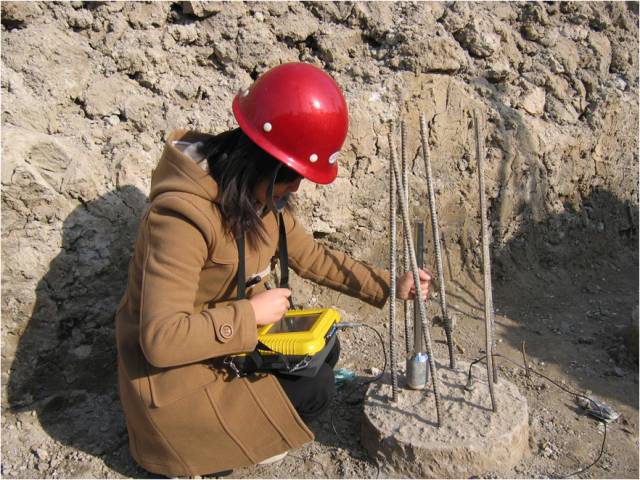

7、 接收傳感器的安裝與耦合
傳感器的安裝和耦合是能否能取得優質信號的關鍵問題，是檢測工作另一個重要環節。
應注意的問題有：
A.安裝的部位混凝土應完整、無松動，表面平整；
B. 傳感器安裝應與樁頂面垂直；
C. 用耦合劑粘結要粘牢，不可在激振時使其產生附加振動；
D. 耦合劑可以是黃油、凡士林、牙膏、橡皮泥；
E. 使用加速度感器時用橡皮泥一類的耦合劑還可以起到機械濾波，將擊振的高頻干擾成分濾除。

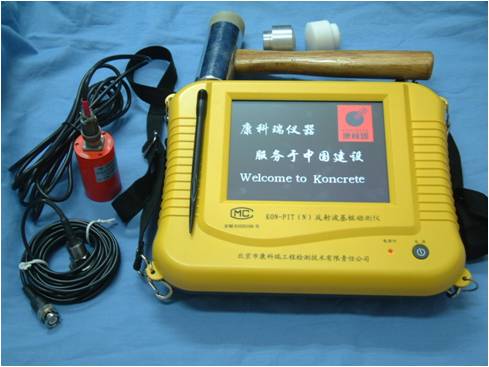

8 檢測的儀器的技術狀況
系統噪音 ≤ 2mV
采樣時間間隔 2.0－512.0 （μs）
放大器（浮點）增益≥ 64 （dB）
A/D分辨率 ：16（bit）
系統動態范圍 ≥136 dB
采樣長度：4K Byte
主要特點：
觸摸屏操作
TFT真彩液晶顯示
USB盤實現存儲波形和軟件升級功能
配進口優質加速度傳感器

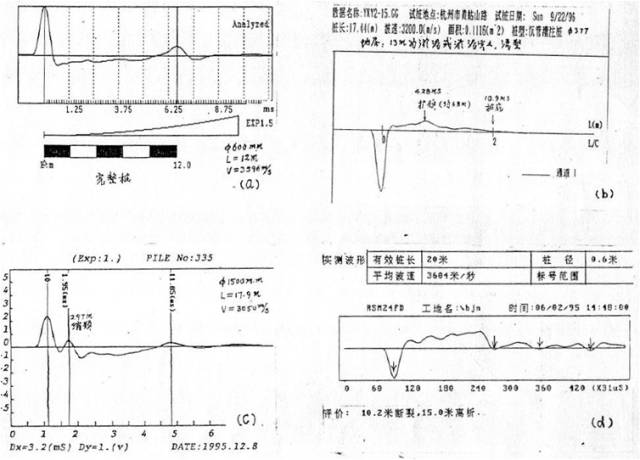

9、典型的檢測實例

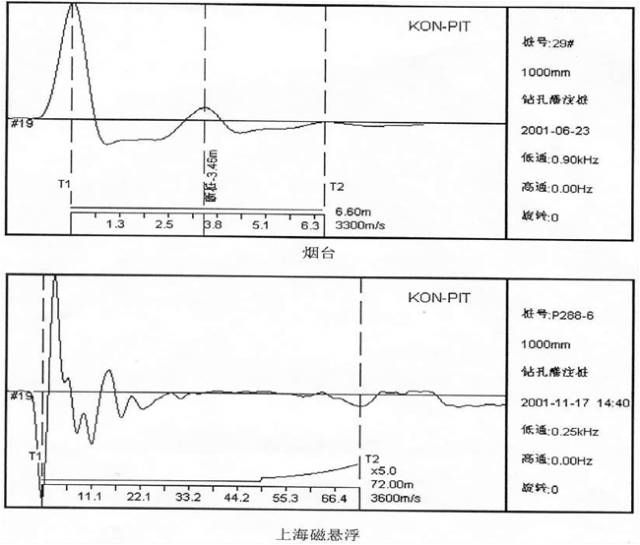

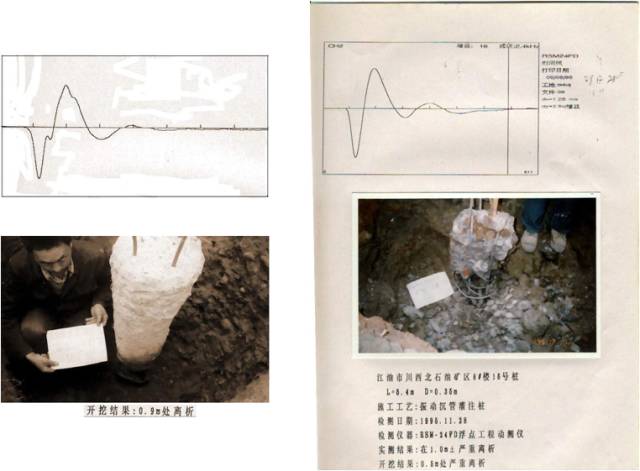

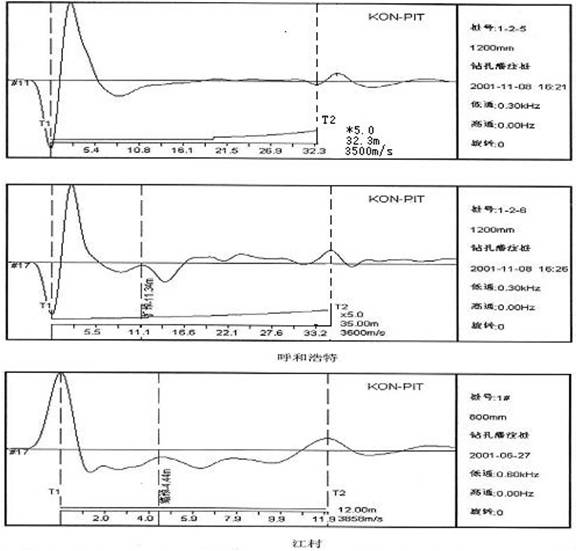

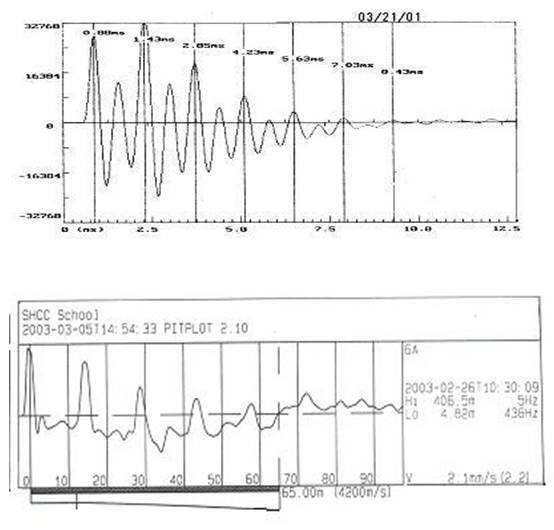

9.1 檢測實例

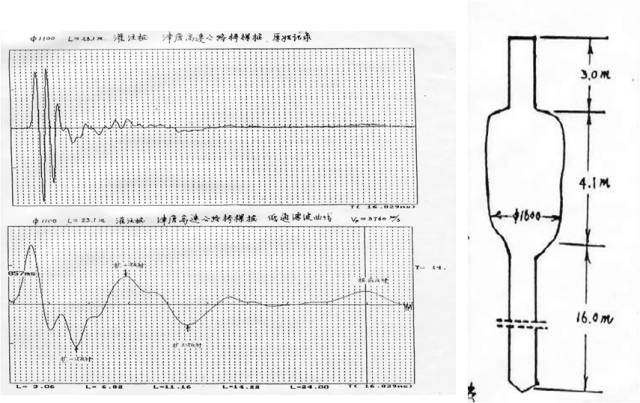

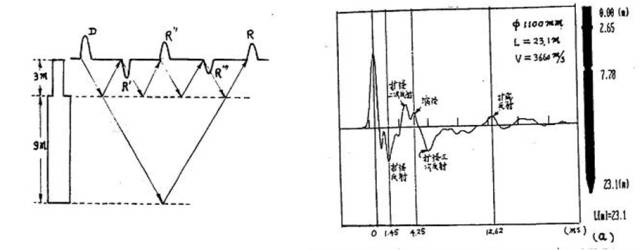

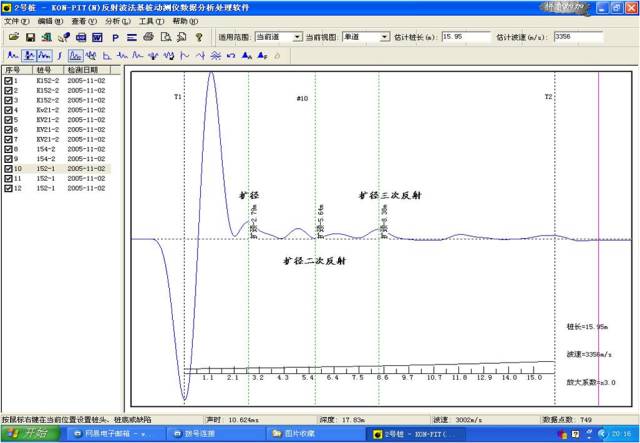

9.2 特殊的缺陷反射－1 （擴徑實例－1）
（擴徑實例－2）
（ 擴徑實例－3）
9.3 特殊的反射－2 （斷樁）
9.4特殊的“反射”－3 （樁頭斷）

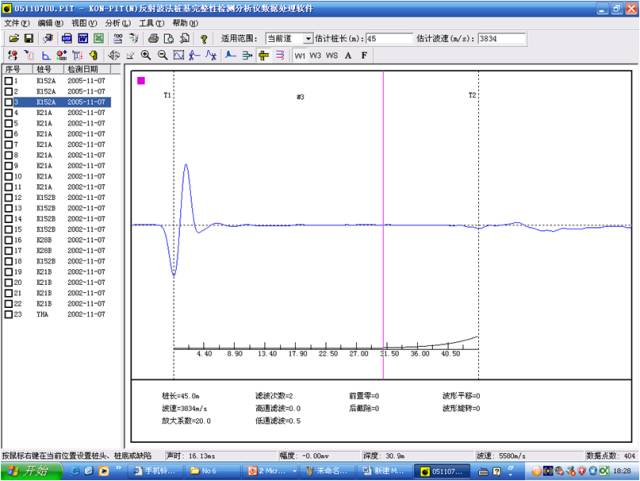

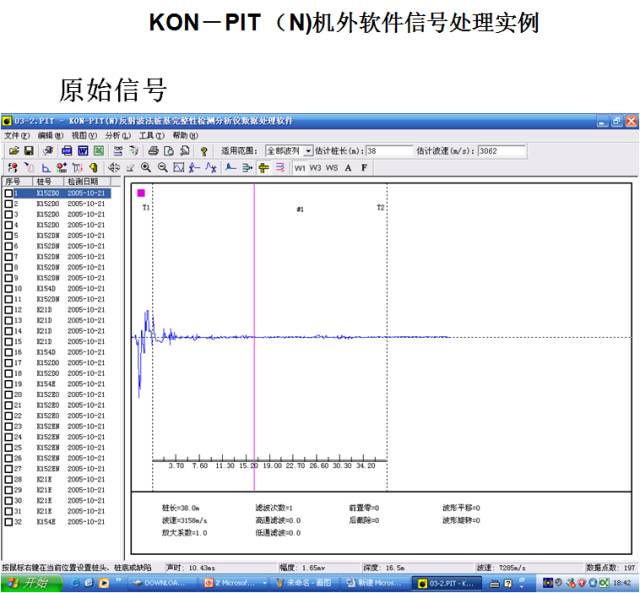

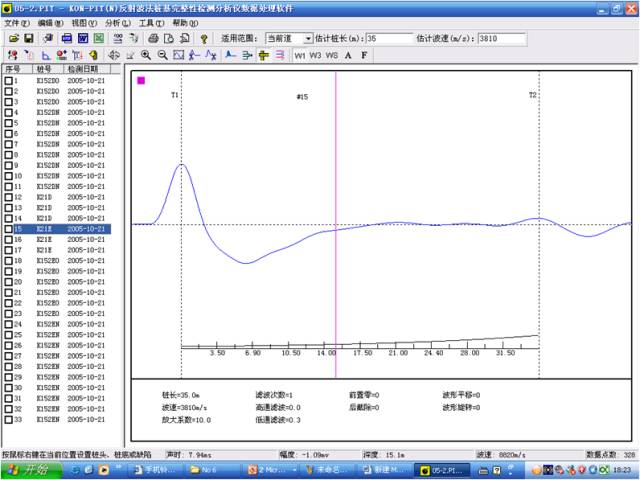

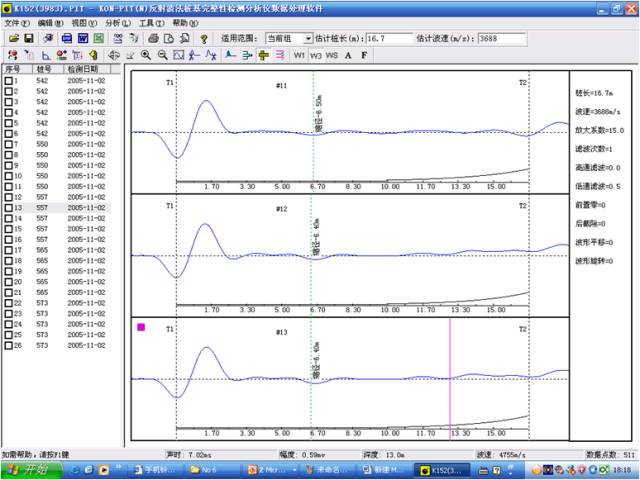

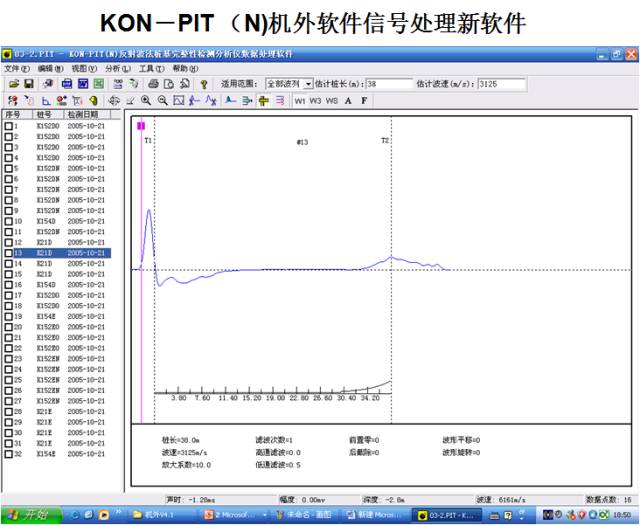

9.5 KON－PIT(N) 測試實例－1
9.6 KON－PIT（N)測試實例－2

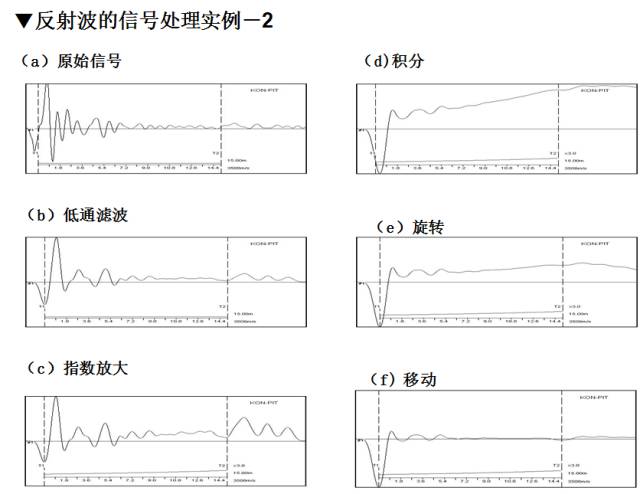

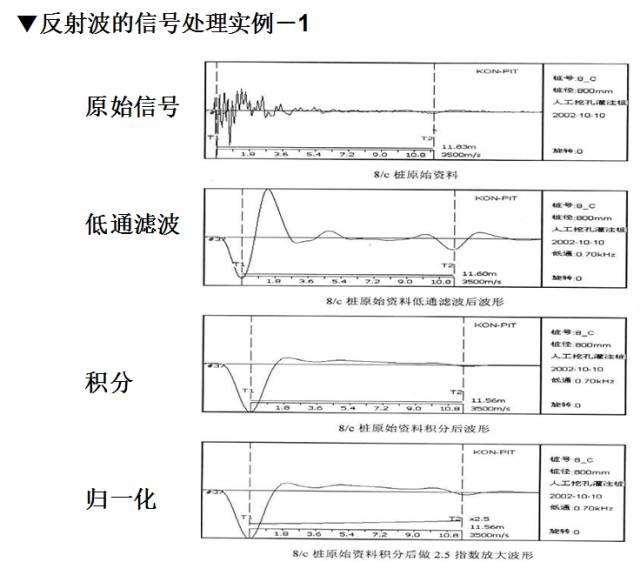

10 反射波的信號處理
目的：去除雜波、改善信號質量、使信號直觀、一般人員能看懂。
A.頻譜分析——用于了解干擾波的頻率范圍

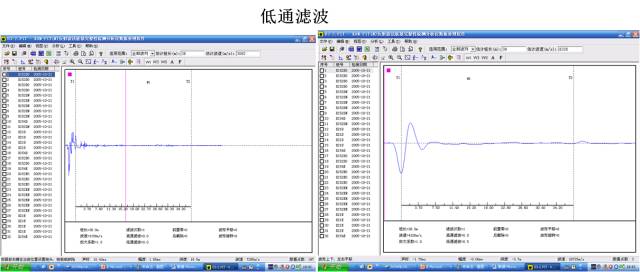

B. 低通濾波——去處高頻干擾波
C. 多點平滑濾波——使波形光滑
D. 去除直流成分——將信號中的直流去除
E. 積分處理——積分后振動加速度可成為振動速度信號、振動速度信號可成為位移信號

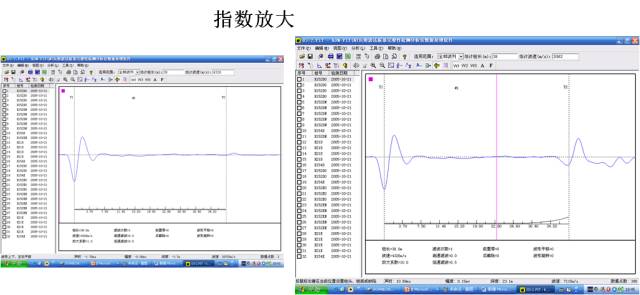

F. 指數放大——波幅是按指數規律衰減，用隨時間按指數放大可突出深部缺陷及樁底信號
G. 波幅的歸一化處理——將波形中最大峰值調到滿度，其他波峰按比例增加
H. 波形的編輯——對上述處理后的波形進行“平移”、“旋轉”

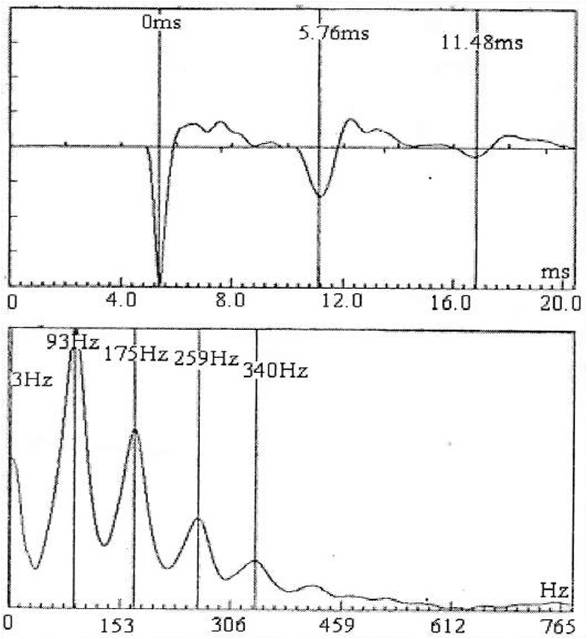

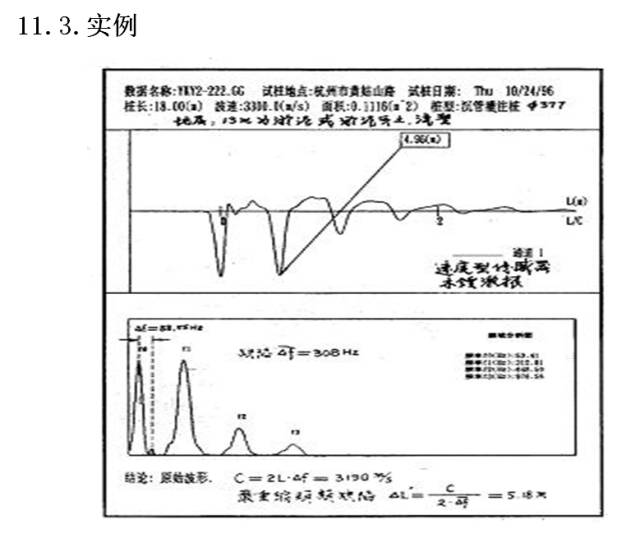

11 反射波法的頻域解釋

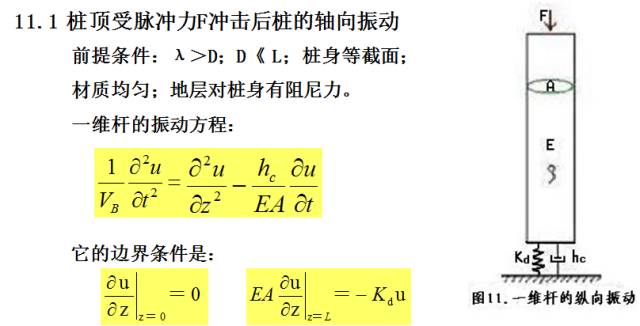

錘擊激勵還可以激勵起樁身軸線方向上下的多階振動，即軸向多階振動 。
u：沿軸向位移；E：彈性模量；A:樁身截面積；Kd：動剛度；hc：土的阻尼系數
