一、 工程概況
本工程位建筑結構類型：輕鋼（門式鋼梁）結構，本工程抗震設防烈度6度，地震加速度值為：0.05g，第一組，本工程建筑抗震設防類別為丙類，設計使用年限50年，結構安全等級二級，建筑平面呈矩形，長度為139.5m，寬度為75m，高度為8.8m，屋蓋結構采用C型鋼檁條、壓型鋁合金板雙坡頂屋面，基礎設計等級為丙級，基礎類型為柱下獨立柱基。由于該建筑物在施工過程中無現場監督及驗收資料，為了確保該建筑物安全使用，特委托我單位對其進行結構安全檢測鑒定。
二、 檢測依據
1．《建筑工程質量驗收統一標準》(GB 50300-2001
2．《建筑結構檢測技術標準》(GB50344-2004)
3．《鋼結構工程施工質量驗收規范》(GB 50205-2001);
4．《鋼結構現場檢測技術標準》(GB/T 50621-2010)
5．《鋼焊縫手工超聲波探傷方法和探傷結果分級》(GB/T11345-198
6．《鋼結構防火涂料應用技術規程》(CECS24 90);
7．《混凝土結構工程施工質量驗收規范》(GB 50204-2002);
8．《鉆芯法檢測混凝土強度技術規程》（CECS03：2007）
9．《建筑變形量測規程》(JGJ8-2007);
10．《民用建筑可靠性鑒定標準》(GB50292-1999);
11．《建筑抗震鑒定標準》(GB50023-2009);
12．《建筑抗震設計規范》(GB 50011-2010);
13．《鋼結構設計規范》(GB50017-2003);
14．《混凝土結構設計規范》(GB 50010-2010)
15．《建筑地基基礎設計規范》(GB 50007-2002);
16．《建筑地基基礎工程施工質量驗收規范》（GB50202-2002）;
17．《建筑結構荷載規范》(GB50009-2001)(2006 版);
18．委托單位提供的結構施工圖紙一套有關的技術資料及材料出廠合格證、材料復檢報告等，如設計圖紙、設計變更、施工記錄、施工驗收等。
三、 檢測人員和檢測儀器設備：
1．混凝土強度檢測:采用山東樂陵儀器廠生產的ZC3-A混凝土回彈儀;
2．鋼筋配置檢測:采用 PS200 鋼筋探測儀;
3．尺寸測量:采用測量儀器為5m鋼卷尺及游標卡尺;
4．焊縫尺寸檢測:焊縫檢測尺:
5．內部缺陷檢測:CTS-9003型超聲波檢測儀;
6．鋼材厚度檢測:超聲測厚儀;
7．防腐涂層厚度檢測:Danatronics EHC-09超聲波測厚儀:
8．高強度螺栓終擰扭矩檢測:扭矩扳手
9．參加檢測工作的各項目檢測人員均經過培訓取得相應的檢測資格證書。上述檢測儀器符合國家現行有關標準的要求，均在法定計量檢定有效期內。
四、 檢測內容及方法
1、資料檢查
收集該建筑的相關施工資料，主要包括巖土勘察報告、設計圖紙、施工日志及各種材料的檢驗合格證。
2、鋼結構原材料檢驗。
2.1鋼材力學性能檢測
根據《建筑結構檢測技術標準》(GB/T50344-2004)的要求，對鋼材的力學性能進行檢測。
2.2鋼材的物理分析
根據《建筑結構檢測技術標準》(GB/T50344-2004)的要求，對鋼材的物理性質進行檢測分析。
3、地基基礎
3.1混凝土構件強度檢測
根據《建筑結構檢測技術標準》(GB/T50344-2004)的要求，并考慮到檢測現場的實際情況，根據相關的規范要求，對邊柱、中柱和角柱的基礎進行抽檢，對基礎進行抽芯檢測，檢測其混凝土強度，并在有代表性區域內進行混凝土碳化深度檢測。
3.2鋼筋配置檢測
根據《建筑結構檢測技術標準》(GB/T50344-2004)的要求，對邊柱、中柱和角柱的基礎中的鋼筋進行復核，并考慮到檢測現場的實際情況，在該工程基礎采用鋼筋掃描儀對混凝土內部鋼筋數量、間距、保護層厚度進行檢測。
3.3構件截面尺寸檢測
對該邊柱、中柱和角柱的基礎的實際截面尺寸進行測量。
4、上部結構
4.1構件尺寸檢測
根據《鋼結構工程施工質量驗收規范》(GB50205-2001)的要求，并考慮到檢測現場的實際情況，每一品種、規格的鋼材抽檢5處，采用游標卡尺檢測鋼構件截面尺寸。
4.2構件變形/擾度檢測
①根據《鋼結構工程施工質量驗收規范》(GB50205-2001)的要求，并考慮到檢測現場的實際情況，對梁、柱等構件，先采用目測對構件變形檢查，對于有異常情況或疑點的構件，對梁可在構件支點間拉緊一根鐵絲或細線，然后測量給點的垂直讀與平面外側向變形，對柱的傾斜采用全站儀或鉛垂進行測量，對柱的撓度可在構件支點間拉緊一根鐵絲或細線進行測量。
②檢測數量應符合《鋼結構工程施工質量驗收規范》（GB 50205-2001）第12.3.4條，“鋼網架結構總拼完成后及屋面工程完成后應分別測量其撓度值，且所測的撓度值不應超過相應設計值的1.15倍。檢查數量：跨度24m及以下鋼網架結構測量下弦中央一點；跨度24m以上鋼網架結構測量下弦中央一點及各向下弦跨度的四等分點。”
③《鋼結構現場檢測技術標準》（GB/T50621-2010）第9.3.1條，“對變截面構件和有預起拱的結構或構件，尚應考慮其初始位置的影響。”
4.3構件外觀質量檢測
根據《鋼結構工程施工質量驗收規范》(GB50205-2001)的要求，并考慮到檢測現場的實際情況，對所有鋼結構構件采用目測并結合放大鏡、焊縫檢測尺對鋼結構現場外觀質量進行檢測。
4.4內部缺陷的超聲波檢測
根據《鋼結構工程施工質量驗收規范》(GB50205-2001)的要求，并考慮到檢測現場的實際情況，在鋼結構構件中對所有要求全焊透的一、二級焊縫采用超聲或磁粉探傷作焊縫檢測及手工法檢測鋼框架焊縫焊接質量，并檢查焊縫表面有無氣孔、夾渣、弧坑裂紋等缺陷。
一級、二級焊縫的質量等級及缺陷分級應符合表5.2.4的規定。

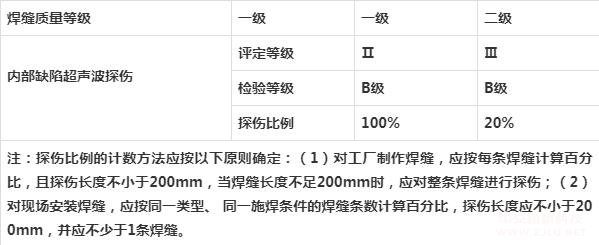

表5.2.4 一、二級焊縫質量等級及缺陷分級
4.5高強度螺栓連接摩擦面的抗滑移試驗
根據《鋼結構工程施工質量驗收規范》(GB50205-2001)的要求，并考慮到檢測現場的實際情況，抽取15個構件對連接摩擦面的抗滑移進行檢測。
4.6高強度螺栓終擰扭矩檢測
根據《鋼結構工程施工質量驗收規范》(GB50205-2001)的要求，并考慮到檢測現場的實際情況，采用扭矩扳手對鋼結構高強度螺栓連接副終擰扭矩進行檢測。
4.6化學植筋及化學錨栓拉拔力檢測
根據《混凝土結構后錨固技術規程》(JGJ145-2004)的要求，并考慮到檢測現場的實際情況，分別隨機抽取15根錨固鋼筋及錨栓采用拉拔儀對拉拔力進行檢測。
4.7鋼材厚度檢測
根據《鋼結構工程施工質量驗收規范》(GB50205-2001)的要求，并考慮到檢測現場的實際情況，采用超聲測厚儀對鋼材的厚度進行檢測。
4.8防腐涂層厚度檢測
根據《鋼結構工程施工質量驗收規范》(GB50205-2001)的要求，并考慮到檢測現場的實際情況，采用涂層測厚儀對防腐涂層厚度進行檢測，并檢查涂層厚度是否均勻，是否存在離析、墜流等現象。
4.9防火涂層厚度檢測
根據《鋼結構工程施工質量驗收規范》(GB50205-2001)的要求，并考慮到檢測現場的實際情況，采用鋼結構防火涂料涂層厚度測定方法檢測鋼構件表面涂層厚度是否滿足設計要求，并檢查涂層厚度是否均勻，是否存在離析、墜流等現象。
5.0檢查圍護結構是否完整，是否滿足設計要求。
6.0根據現場實際檢測數據及設計要求，依據《建筑結構荷載規范》（GB50009-2012） 及國家有關建筑結構設計規范，對生產車間的上部結構承載力進行驗算，評定生產車間目前的承載能力是否滿足國家規范要求、后期的安全使用要求。
五、 數據的分析處理及結果評價
1、 防火涂層厚度：測點布置應符合《鋼結構現場檢測技術標準》（GB/T 50621-2010）第13.1.1條條文說明，“…對于超薄型防火涂層厚度，可參照本標準第12章的方法進行檢測。”《鋼結構現場檢測技術標準》（GB/T 50621-2010）第12.1.3條，“同一構件應檢測5處，每處應檢測3個相距50mm的測點。測點部位的涂層應與鋼材附著良好。”
合格標準應符合《鋼結構現場檢測技術標準》（GB/T50621-2010）第12.4.1條，“每處3個測點的涂層厚度平均值不應少于設計厚度的85%，同一構件上15個測點的涂層厚度平均值不應小于設計厚度。”
2、 焊縫超聲波探傷：檢測方法及結果的質量分級應符合《鋼結構超聲波探傷及質量分級法》（JG/T 203-2007）的規定。
3、 鋼結構撓度：測量方法應符合《建筑變形測量規范》（JGJ 8－2007）的規定。檢測結果應符合《鋼結構工程施工質量驗收規范》（GB 50205-2001）第12.3.4條，“所測的撓度值不應超過相應設計值的1.15倍。”
《鋼結構工程施工質量驗收規范》（GB 50205-2001）第3.0.5條，“分項工程檢驗批合格質量標準應符合下列規定：1.主控項目必須符合本規范合格質量標準的要求。…”
六、 結構構件承載力驗算
根據現場實際檢測數據、原設計圖紙及國家有關建筑結構設計規范，采用PKPM結構計算軟件建立結構計算模型，并對結構構件的現有承載能力進行復核驗算，評定現有承載能力是否滿足實際使用用途的安全性使用的要求。
七、 結構構件安全性鑒定
根據結構構件承載力驗算結果，并結合現場檢測結果及國家有關規范，對結構構件的安全性進行鑒定，并提出鑒定結論。
八、 編寫檢測鑒定報告
綜合上述檢查、檢測情況、結構構件承載力驗算情況及結構構件安全性鑒定情況，檢測數據經過分析判定，整理編寫成檢測報告，經校核、審核、批準等嚴格的多級審核制度，發出正式報告，出具整體結構安全性檢測鑒定報告，并針對不滿足安全性要求的構件提出處理建議。
