試驗方案是荷載試驗中非常重要并且?guī)в腥中缘囊豁椆ぷ鳎闹饕饔檬菍λM(jìn)行的橋梁試驗進行全面的設計和規劃，是指導整個試驗項目實施的技術性文件。
通過分析收集到的有關資料，在充分了解試驗對象、進行現場考察和完成必要的結構分析計算后，可著手進行試驗方案的制訂。試驗方案的制訂要仔細考慮試驗的全過程，預計可能出現的問題及處理方法。
編寫試驗方案時，應明確本次試驗要達到的目的和各項具體要求，分清各項目的主次，然后根據相關標準、試驗要求、現場條件、設備資源等制訂切實可行的試驗方案。
靜力荷載試驗前需確定結構變位和內力測試的具體部位和點位，也就是測試截面及該截面上的測點。因測試截面或測點的布設量有限，故應按最不利原則選定測試截面及測點，即本條所稱謂的控制截面及其控制測點。對于簡單或常規結構，已能根據成熟經驗確定控制截面(表6．2．2)；對于復雜結構，則需應用橋梁專業知識進行結構分析，結合測試的可行性等因素確定。控制截面選擇要根據試驗橋梁的受力特點，以能反映橋梁最不利受力狀態為原則：
1)應力控制截面要優先考慮活載內力較大的截面，同時也應選擇恒載與活載組合內力較大的截面；
2)變位控制截面可根據經驗或理論計算結果確定，選擇活載變形較大的部位進行控制；
3)裂縫控制部位主要選在初始裂縫寬度較寬、計算拉應力較大的部位。
通過橋梁調查和檢算工作的深化，綜合結構特點和橋梁目前狀況，可考慮適當增加下列測試內容：
1)撓度沿橋長或沿控制截面橋?qū)挿较蚍植迹?BR> 2)應變沿控制截面橋?qū)挿较蚍植迹?BR> 3)控制截面的橫向應力增大系數，橫向分布系數；
4)應變沿截面高度分布；
5)組合構件結合面的上、下緣應變；
6)墩臺的沉降、水平位移與轉角，連拱橋多個墩臺的水平位移；
7)剪切應變；
8)其他結構薄弱部位的應變；
9)裂縫的觀測。
靜力荷載試驗通常包含若干個主要試驗加載工況和附加試驗加載工況。本規范表6．2．2中既體現了主要試驗工況的測試內容，也體現了附加工況下的測試內容。主要工況與出現最不利內力和變位的部位(點)相對應，與橋梁的結構形式(結構體系)有關，而與橋梁承重結構所用的材料無關，故鋼桁架橋、鋼板梁橋、鋼管混凝土拱橋等未在該表中列出。為了方便不同試驗加載工況及其對應的測試內容選擇，表2給出了表6．2．2的對照。對于結構存在明顯薄弱、損傷或缺損修補后的截面，宜設計專門的試驗工況進行檢驗。

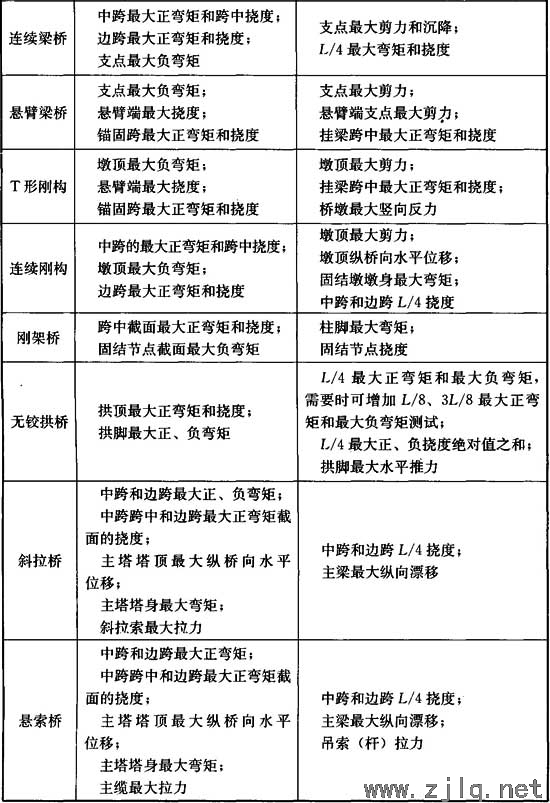

表2 不同試驗加載工況時的內力和位移測試內容
常規橋梁的控制荷載一般按設計標準確定，分別計算各種荷載對結構控制截面所產生的最不利效應值，取其中最不利效應值作為控制值?？刂坪奢d的確定，應保證當作用于結構某一控制截面的效應值達到荷載試驗效率要求時，其他控制截面的效應值不超過設計的最不利效應值。橋梁荷載試驗往往以設計采用的標準活載(汽車＋人群)為控制(不考慮荷載分項系數和沖擊系數)，模擬設計所考慮的最不利受力狀態進行布載，測試活載作用引起的結構效應。顯然，控制荷載與可變作用中的汽車與人群荷載標準值等效時，檢驗的是結構是否滿足正常使用狀態，但對橋梁承載能力極限狀態的檢驗，試驗荷載的取值值得注意。
為了既能對橋梁的承載能力極限狀態進行有效的檢驗，又不至于因荷載太大而造成橋梁的損傷。一種折中辦法是：試驗荷載一般取汽車荷載的標準值(含沖擊力、離心力)和人群荷載標準值。在這級荷載的作用下，如果測試結果的各主要效應的校驗系數(試驗荷載作用下效應的實測值與計算值之比)ξ小于或等于1，表明結構的抗力與設計相符或優于設計值，就認為結構滿足承載能力極限狀態的要求。在這級荷載作用下，如果出現ξ大于1的情況，則應依據橋梁的實際情況進行檢算，根據檢算結果再來判斷結構是否滿足承載能力極限狀態的要求。
特大橋或者特殊結構橋梁的控制荷載選定應慎重，最好通過周密的計算比較、復核后確定。資料缺失或存在嚴重缺損的橋梁，當結構檢測和檢算后認定承載力不足時，控制荷載等級可適當降低，通過試驗評估承載水平或鑒定其實際承載能力。
實際試驗工況荷載宜采用與控制荷載相同的荷載，但由于客觀條件的限制，實際工況荷載(包括荷載布置)與控制荷載會有所不同，可能采用所謂等效荷載。為保證試驗效果，在選擇實際工況荷載大小和加載位置時可采用荷載試驗效率進行控制。
合理的試驗測點布設，應能反應結構或構件受力的最不利特征，且應保證分析和推斷的結構工作狀況具有代表性。為實現此目標，本條各款就如何保證觀測數據的可靠性、針對性和代表性，提出了具體要求，同時也體現了測點布置應遵循的原則——必要、適量、觀測方便且安全。
為保證測試數據的可靠性，可在控制截面布設適當數量的校核測點，如在控制測點附近布設。
測點布置的針對性，就是要以滿足試驗要求為目的，避免盲目布置及片面追求測點數量，以便突出試驗工作重點，提高效率，保證質量，但計算指明的控制測點應布設為測點。
測點布置的代表性，就是要使測點的數量和其體現的被測量，能滿足結構分析和判斷的需要，同時要便于計算；如利用橋梁結構的最大撓度與應變數據，可以較為宏觀地了解結構的工作性能及承載力儲備。
7 根據試驗現場能夠組織的車源(加載車輛的數量、規格、軸距、軸重、軸重允許誤差等參數)，進行等效布載。另外，需同時要落實重物裝載、過磅等事項，并如實記錄過磅單反映的信息。過磅單是說明試驗有效性的一個重要證據，檢測單位應派人員在過磅現場進行見證。
人行橋采用水箱加載或者重物加載時，可采用體積法或者堆放重物的體積與容重?fù)Q算加載物的重力。無論采用哪種方法確定加載重量，均應該做到準確、可溯源，且誤差不得超過5％。
重物直接加載準備工作量大，加卸載所需周期一般較長，交通中斷時間亦較長，且試驗時溫度變化對測點的影響較大，因此宜安排在溫度穩定的時段進行試驗。應避免加載設備與橋梁共同承載而形成“卸載”現象。
8 測試平臺通常由腳手架或掛籃搭設。測試平臺主要用于測試器件布設、結構檢查、位移傳感器安裝等。測試平臺的搭設要以安全可靠、滿足試驗要求為基本目的，同時要定位準確、便于操作。測試平臺的搭設通常是影響試驗進度的主要因素，因此在方案中要認真進行設計，明確要求，并加強與實施方的溝通和技術指導。
觀測平臺設施要有足夠的強度、剛度和穩定性，并保證測試人員的安全，同時還能夠承受試驗時可能產生的其他外界干擾，如人員的走動等。
10 為控制溫度變化對測試結果可能產生的影響，荷載試驗通常應安排在夜間或溫度相對穩定的時段進行，而夜間試驗需要解決測站、橋面、水準測量標尺等部位的照明。
試驗期間，需要對橋梁進行交通管制，對過往車輛及人員進行控制。交通管制通常需要得到當?shù)亟煌?、航道管理部門的支持與配合，必要時，應提前進行公告。
加載試驗前需對橋面、橋梁引道進行必要清理，以保證加載、車輛調度等的正常進行。
11 有些測量儀器、傳感器的外殼對地(包括傳感器外殼絕緣層磨損或因受潮絕緣電阻降低)，因此應使由它們連接的測量系統一點良好接地，避免對模擬測試信號產生地回路干擾。
