輕軌高架橋梁斷面設計實際上是橋梁的上部結構設計。其斷面的建筑高度、斷面的形式、材料的選用，必須從實用、經濟、施工及美觀等方面綜合考慮。一方面要求結構安全，經濟美觀，滿足橋下交通要求等，同時還要結合工程及場地的特點，采用既經濟又成熟的施工工藝、施工方法與結構形式；另一方面還需滿足無碴、長枕式整體道床及長鋼軌結構對高架橋梁結構的特殊要求。目前，比較適合作城市軌道交通高架橋梁的上部結構有預應力混凝土箱梁、后張法預應力混凝土T形梁、下承式槽形梁、脊梁式箱梁及槽形梁結構。

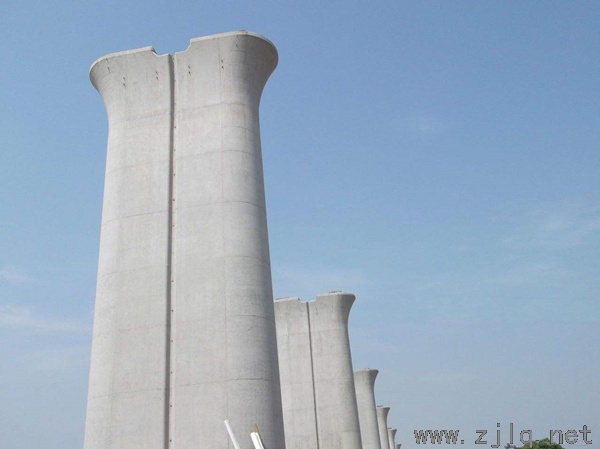

橋梁上部橋跨結構的箱形斷面是目前比較先進且已被廣泛采用的梁跨斷面形式。這種閉合薄壁斷面抗扭剛度大，整體受力性能好，尤其對于彎橋、斜橋，優點更是突出。同時，梁頂部和底板都具有較大的面積，所以能夠滿足配筋要求，并能有效抵抗正負彎矩等作用效應。箱形斷面具有良好的動力特性，其收縮變形系數小，材料用量小，箱形斷面外形簡潔，箱底面平整，線條流暢，再配以造型簡潔的圓柱墩或Y形墩，非常適宜于現代化的城市橋梁。
箱形斷面有各種形式。單室雙箱梁宜作為標準區間梁使用，適用于景觀要求高、設備技術好、施工能力強、場地干擾少的環境條件。單室單箱及單箱雙室梁材料用量少，外形可做成流線型，造型新穎美觀、景觀效果好，常用現澆法施工，可以用在大跨度橋梁或曲線橋梁上。
板梁結構建筑高度小，外形簡潔，便于預制吊裝施工。預應力板梁的經濟跨度為16-20m，板梁斷面主要有空心板、低高薄板和異形板?？招陌辶好靠缈筛鶕?jù)橋?qū)挷捎?/FONT>4-8片梁拼裝成橋，每片梁吊重約40一 50t;而低高度板梁采用2片拼裝，吊裝重力相對較大；異形板梁在美觀上占有優勢。橋跨的單片梁形式，一般采用支架現澆施工，可以用在斜橋和曲線橋梁上，但工期相對較長。板梁的抗扭剛度小，對抵抗列車偏載不利。多片空心板梁也可用在道岔區及有配線的地段。
T形梁與箱梁同屬肋粱式結構，它兼具箱梁剛度大、材料用量省的特點，主要采用預制場預制，運輸至現場吊裝，每跨梁由多片預制主梁相互連接組成，吊重小，構件容易修復或更換，施工便利。簡支T形梁經濟跨度為20一 25m。
預應力混凝土組合箱梁，即用先張法預制槽形梁，吊裝就位后，再在它上面現澆筑鋼筋混凝土連續橋面板，將槽形梁連成整體，形成組合式箱梁。每跨區間由4片簡支梁組成，經濟跨度23m，吊重約25t。本方案兼具箱梁整體性好、抗扭剛度大的優點，同時通過現澆連續橋面結構克服了筒支梁接縫多的缺點，并使行車條件得到改善。從施工上講，組合梁預制、運輸、吊裝方便，架橋速度快；缺點是橋面板需就地澆筑，增加了現場混凝土施工量，且先張法只能直線預制，不適于彎梁橋，美觀上也遜色于其他方案。
鋼板梁或鋼桁架梁通過剪力傳遞器與鋼筋混凝土橋面板結合成主梁的一種橋梁，稱為組合梁橋，又稱疊合梁橋。這種構造形式的實質是剪力傳遞器使鋼筋混凝土板與鋼梁在豎向荷載作用下共同受彎，鋼梁上的上翼緣或上弦桿的承壓面積可以減少，充分發揮了混凝土和鋼材的受力特征。
一般認為，任何形式的橋梁都有可能成為城市軌道交通高架橋，從景觀出發各種形式的拱橋、拱梁組臺體梁，包括斜拉橋都有可能成為城市軌道交通中的橋梁。
綜上所述，如果從構件系統化、標準化、便于工廠生產預制和機械化施工的原則出發，那么在同一條高架橋線路上的結構類型不宜過多。綜合進度工期、施工工藝及經濟造價等方面的要求，應當優先推薦中、小跨徑的預制梁橋方案。在特殊的地理?xiàng)l件下，考慮環境的協調、美觀等因素，特殊類型的橋梁也常常成為因地制宜的合理選擇。
