在現階段，已被實施的橋梁健康監測系統主要針對大型橋梁的一般性需求，本文中交路橋科技從監測方案設計的角度出發，通過定制常規橋梁的監測方案來最大程度提高傳感器及監測數據的利用效率，減少由于標準化全面監測所帶來的傳感器冗余以及額外的成本與能耗。
（1）靶向感知思路

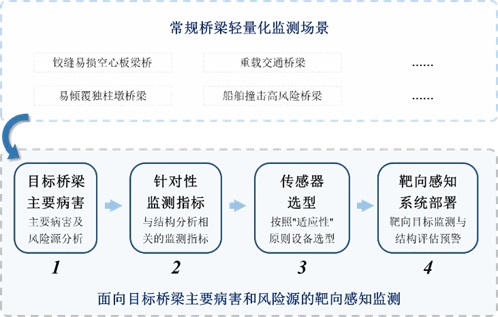

在充分了解各橋梁健康監測手段特點的基礎上，首先針對不同類型的橋梁進行主要病害和風險源的識別、分析和評估，建立起一系列常規橋梁典型病害與養護需求的輕量化監測場景，包括鉸縫易損空心板梁橋、易傾覆獨柱墩橋梁、重載交通橋梁、船舶撞擊高風險橋梁等。其次，根據分析結果，遵循“一橋一策”的原則，選擇與目標橋梁主要病害及風險源關聯最密切的橋梁參數作為監測指標。最后，選擇適宜的輕量化技術手段與相應的測點布置，實現針對于目標橋梁的精準監測。以上面向目標橋梁主要病害及風險源的橋梁靶向感知監測方法的設計流程如下圖所示。
（2）鉸縫易損的空心板梁橋
空心板梁橋各板梁的動位移響應是鉸縫損傷識別和評估所需的關鍵信息，在相對位移法中，通過鉸縫兩側板梁間發生的相對位移來實現損傷鉸縫的定位。在鉸縫損傷的評估中，基于動位移響應所建立的荷載橫向分布影響線是角縫等效剛度計算的基礎。由此可以看出，針對空心板梁橋鉸縫損傷的靶向感知監測指標應為各板梁的動位移響應。對于各板梁動位移的監測，在線相機變形監測系統可充分發揮其多點同步監測的優勢。盡管獲取各板梁的動態加速度響應數據，并通過頻域積分法同樣可將其轉換為動位移數據，但在各梁板部署加速度計的方法復雜，所需加速度計數量多，且難以獲得在時間上同步的響應數據。由此，可設計出針對鉸縫易損的空心板梁橋的靶向感知監測方案。在線相機被安裝于橋梁支座處，在各個梁板的跨中處，均安裝有紅外陣列靶標，利用在線相機多點同步監測的能力，可在橋面荷載作用下實時的獲取空心板梁橋各梁板跨中的豎向變形值。如此布置，即可在不中斷交通的情況下實時識別并定位鉸縫可能發生的損傷，并評估其損傷程度。
（3）易傾覆的獨柱墩橋梁
獨柱墩是公路橋梁中常見的一種形式，其經濟美觀、占地面積小，目前應用較為廣泛。然而在車輛偏載作用下，獨柱墩單支點的支承形式對于橋梁結構整體抗傾覆穩定性十分不利。獨柱墩橋梁梁體在車輛偏載的作用下轉動角度增大，支座處的支撐體系無法繼續提供有效約束，隨著轉角的進一步增大，梁體開始出現側向滑移，并可能造成上部結構扭轉變形的持續增大并趨于發散，最終引發梁體橫向失穩垮塌。

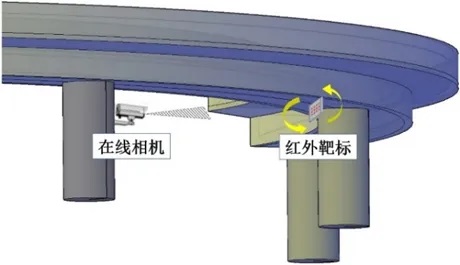

在每一個獨柱墩橋梁傾覆臨界狀態中，橋梁支座轉角的變化是判斷獨柱墩橋梁傾覆風險的關鍵。同時，由于獨柱墩橋梁的失穩傾覆破壞是突然發生的，因此有效的監測預警將是在一定安全冗余度的情況下，保證獨柱墩橋梁支座轉角在最大限定的范圍內。對于可能發生傾覆的獨柱墩橋梁應重點關注其最不利位置處支座的轉角響應。在線相機可以遠距離同步監測多個測點的轉角，并可通過其自身的邊緣計算與通訊能力對獨柱墩橋梁可能發生的傾覆風險進行實時的評估和預警，監測系統部署示意圖如下圖所示。針對易傾覆獨柱墩橋梁的靶向感知方法的關鍵是，如果監測到的轉角在橋梁運營過程中頻繁超過設定的最大容許閾值，則可以判定該橋梁存在潛在的傾覆風險，加強風險橋梁的治超限載管理是防止傾覆事故發生的根本途徑。
中交路橋科技依托勘察、檢測（含特檢）、設計等傳統行業能力，可提供“檢、診、修、應”的全生命周期綜合一體化服務，推動城市安全風險管理技術創新、模式創新、應用創新，提升城市安全運行風險隱患發現、防范、化解、管控的智能化水平，為推動城市安全發展提供堅實保障。在邁向智慧城市的新時代征程中，中交路橋科技有限公司將始終堅守安全底線，不斷完善和優化城市安全運行綜合服務平臺，為城市的平穩運行貢獻科技力量。
