樁基低應變檢測
步驟及方法
隨著我國城市化進程的加快，建筑事業得到了快速發展，樁基作為重要的基礎形式，得到了廣泛應用。本文總結了樁基低應變法的檢測步驟和方法僅供大家參考。
一、前期準備工作
1、進場前應預先準備工程的成樁的工藝、直徑、長度、時間、強度等資料。
2、進場后，不要急于測試樁基質量，應該先充分了解樁的施工質量，先觀察、敲擊樁頭，檢查樁頭是否干燥、緊固、含有泥漿等。
3、確定樁頭達到理想高度后，將其清理干凈，確保樁頭平整無破順，此外，為方便傳感器的安裝，需要用砂輪打磨出3～4個直徑8～10cm的光面。
二、采集野外數據
1、低應變法實際上就是利用反射波來檢測樁的質量，而反射波法效果的好壞與振源有很大關系，也就是說，不同的錘擊方式會形成不同的振源，從而造成差異巨大的曲線。通常情況下，要想獲得樁底反射信號，大錘適合于大樁，小錘適合于小樁，而長度較大的樁則適合于脈沖寬的擊振源。

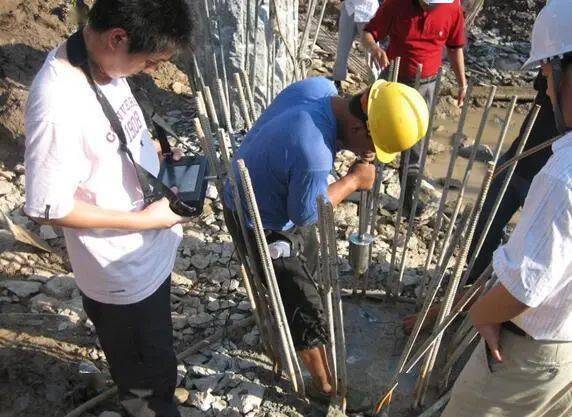

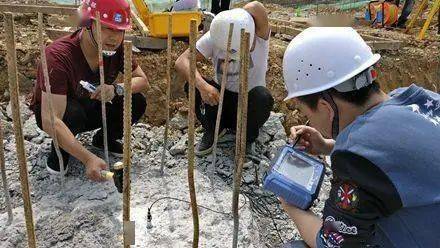

2、選用合適類型的傳感器特別重要，一般而言，選用輕型傳感器和電纜，有利于跟蹤響應。此外，傳感器的安裝也很重要，不要使樁體與傳感器緊密接觸，不要用手按傳感器，使用黃油可以有效提高傳感器的安裝質量。使用力棒敲擊樁頂時，不能損壞樁頂，最好對現場擊錘人員展開相應培訓，從而掌握敲擊質量。
3.選擇信號。前幾根樁的檢測可以為整個樁身的檢測提供一個大體印象，便于預測后面樁體的檢測質量，從而提高檢測效率。樁身質量不理想時，可以就地重復檢測，記錄兩次以上的檢測結果，進行對比分析。
三、數據的分析處理
0 1
完整樁
樁體質量好時，樁底反射信號明顯，反射波形光滑，波速正常。
0 2
樁縮頸
樁使用鋼護筒時，有可能引起樁縮頸，從而形成假缺陷柱波形，在護筒底部形成縮頸。這類鋼護筒會在檢測曲線上形成較為明顯的缺陷反射，對缺陷的判斷形成誤導，因此，一定要進行綜合分析。
0 3
樁發生斷裂時的反射
樁斷裂后，其波形曲線的波峰較為明顯，而柱底信號卻不明顯，可以根據樁的平均波速求得具體的斷樁位置。
四、樁基檢測方法
據《建筑樁基檢測技術規范》(JGJ106-2014)，樁基檢測的主要方法有靜載試驗、鉆芯法、低應變法、高應變法、聲波透射法等幾種。本文主要介紹四種常見的檢測方法：

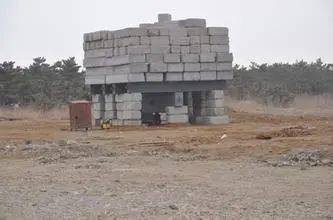

靜載試驗法：這是目前公認的檢測基樁豎向抗壓承載力最直接、最可靠的試驗方法。

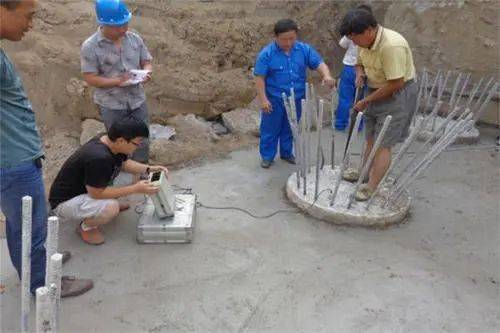

低應變動測法：這種方法的目的是普查樁身完整性和判定樁身缺陷的程度及位置。

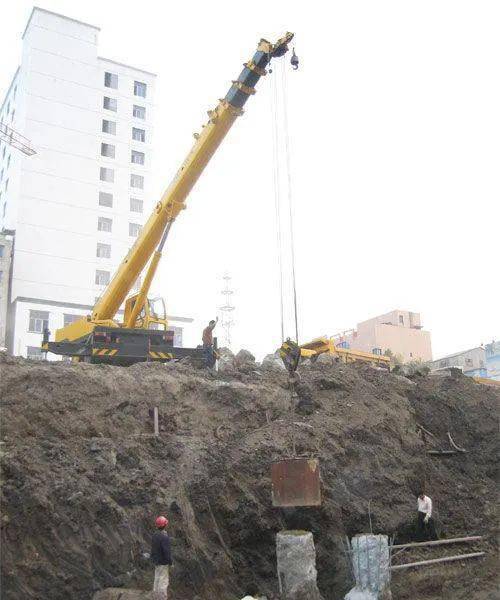

高應變法：它的主要功能是判定樁豎向抗壓承載力是否滿足設計要求。高應變法在判定樁身水平整合型縫隙、預制樁接頭等缺陷時，能夠在查明這些“缺陷“是否影響豎向抗壓承載力的基礎上，合理判定缺陷程度，可作為低應變法的補充驗證手段。

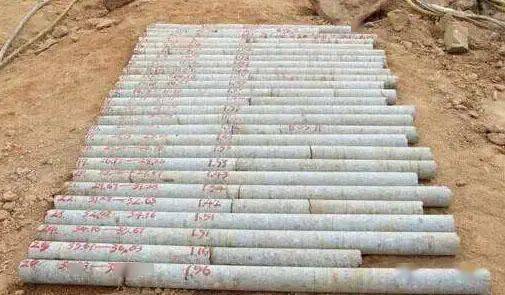

鉆芯法：這種方法具有科學、直觀、實用等特點，在檢測混凝土灌注樁方面應用較廣。一次完整、成功的鉆芯檢測，可以得到樁長、樁身混凝土強度、樁底沉渣厚度和樁身完整性的情況，并判定或鑒別樁端持力層的巖土性狀。
