原理

探地雷達作為一種地球物理探測儀器，廣泛應用于工程質量檢測中。它是利用高頻電磁波以脈沖的形式由天線發射到被檢測的介質當中，高頻電磁波脈沖在介質中傳播時，遇到物性差異的界面將會產生反射，反射回來的電磁波部分被天線接收，雷達主機系統對發射和接收的電磁波進行處理分析，得到一定深度范圍內探測介質的剖面圖像。該方法在我國的隧道襯砌結構質量檢測中得到了大量應用，探測技術日漸成熟，但由于隧道施工環境的復雜性以及工作人員對檢測資料解讀能力的不同，致使檢測結果的判釋也有所不同。因此更進一步對隧道襯砌結構質量檢測進行研究具有重要的意義。

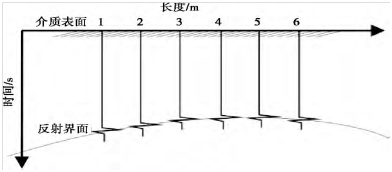

雷達波在介質中的傳播時間采用雙程走時表示，通常是由接收的反射脈沖相對于發射脈沖的延時來確定，然后根據高頻電磁波脈沖在介質中的傳播速度、傳播時間，計算出目標體的埋深。雷達主機系統根據脈沖反射波的波形以圖像形式記錄下來，波形峰谷值采用黑白相間或灰階色圖的同向軸表示，通過其波形圖可形象地反映出被探測介質中反射界面、構造情況等。圖1為探地雷達的工作原理示意圖，測線上的每個測點位置均以鉛垂方向記錄波形，然后由每一道波形構成雷達剖面圖。

雷達反射信號的強弱取決于介質的介電常數，相鄰介質的介電常數差異越大，反射信號越

強，差異越小，反射信號越弱。

雷達波的穿透深度和分辨率取決于介質屬性和高頻電磁波的發射頻率，由于雷達天線發射的高頻電磁波脈沖主要是在非理想介質中傳播，因此其衰減速度較快。而在相同介質中，高頻電磁波的穿透深度與發射頻率呈反相關，頻率越低，穿透深度越深，頻率越高，穿透深度越??；其圖像的分辨率則與雷達波發射頻率呈正相關，頻率越低，分辨率越低，頻率越高，分辨率越高。

施工布置方法

隧道通常由洞門、襯砌結構、仰拱、附屬設施等組成，而襯砌結構作為隧道主要的承重部分，其質量的好壞直接影響到隧道能否安全施工和運營。按照國家、行業的相關標準規范，需要對隧道襯砌結構進行質量檢測并提交正式的檢測報告。在施工現場進行隧道襯砌結構質量檢測時，應根據檢測的需要選擇相應的天線發射頻率，天線發射頻率越高，雷達圖像分辨率越高，但在介質中的穿透深度就越小，天線發射頻率越低，雷達圖像分辨率越低，但在介質中的穿透深度就越大。因此，在進行施工現場檢測時，無論選擇哪種天線發射頻率，必須要保證數據有足夠的精度，圖像有足夠的分辨率，從而才能準確識別出隧道襯砌結構中的病害。常規的隧道襯砌結構質量檢測需要沿著隧道縱向布置5 條測線，即：拱頂測線，左、右拱腰測線，左、右邊墻測線。也可以根據施工現場實際需要，適當加密或減少測線，特別是對于有明顯重大異常的檢測段落，在橫向上也應當布設測線，確保查清隧道內存在的異常規模和位置。

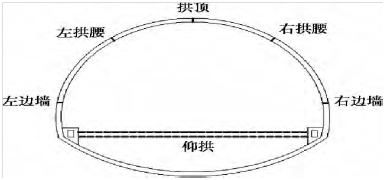

隧道襯砌結構測線布置示意圖

在隧道襯砌結構質量檢測前，為便于對后期檢測數據的處理解釋，通常沿著測線方向，每隔5、10 m 采用噴漆畫出相應的標記。同時在布線時還應注意周圍的環境情況，盡量避開干擾源，提高數據精確度，最大限度地滿足檢測要求。

檢測時，將雷達天線緊貼隧道襯砌結構表面，沿測線方向勻速移動，雷達天線用于發和接收高頻電磁波，主機用于控制系統快速連續地采集數據。另外，為保證拱頂、拱腰位置的檢測工作效率，通常采用裝載機搭載相關的檢測工作平臺或者隧道檢測車進行檢測。由 于不同的介質在雷達波形圖上有不同的響應，雷達波形圖能夠清楚地分辨出結構內部不同的介質，因此可利用波形圖的不同響應反映出隧道襯砌結構的質量特性。通常情況下，將雷達波形圖像中振幅相同、同相軸相對連續的一組波形信號作為同一組反射。

探地雷達資料處理解釋

襯砌結構質量是隧道施工質量的重要指標，直接影響隧道襯砌結構承載能力和運營壽命，是防止隧道圍巖變形、防水保溫、保障安全的重要措施，因此要對隧道襯砌結構質量評價引起高度的重視。在對隧道襯砌結構質量檢測數據進行處理解釋時，主要通過2 個內容進行判識：1）初次襯砌質量檢測。主要是對初次襯砌結構與圍巖結合狀態的評價，判斷初次襯砌回填密實度、有無脫空、襯砌厚度、鋼拱架布設是否合理等；2）二次襯砌質量檢測。主要是對二次襯砌結構質量的評價，判斷二次襯砌結構的厚度、噴射混凝土的密實度、鋼筋布設是否合理等。

探地雷達原始數據的處理流程可以分為：數據傳輸、表頭編輯、數字濾波、零點歸位、波形增益、時深轉換、輸出圖像等。在檢測數據質量較好的情況下，可以直接根據預處理數據對結果進行處理解釋，但由于隧道環境的復雜性以及各種干擾源的存在，需要通過去除噪聲、帶通濾波等人為手段壓制干擾信號，突出有用信號，對于那些無法去除的干擾信號，在現場進行數據采集時進行標記，在數據處理解釋時應特別注意

地雷達波形圖主要是根據波形特征、振幅強弱、同向軸連續性等特征來進行判釋。當初襯結構內部介質均勻、膠結密實，沒有脫空離析現象時，雷達波形圖連續均一、無明顯反射響應特征。由于圍巖、襯砌結構、鋼拱架等介質屬性存在差異，這些差異會通過電磁波的反射在雷達波形圖上呈現不同的響應，只有掌握了各種介質的雷達波響應特征，才能夠?qū)z測結果進行判釋。根據大量雷達數據分析，對不同物性的雷達波形圖進行分析總結：

隧道襯砌結構質量檢測雷達波形圖
