火災是當今世界發生頻率較高且極具毀滅性的災難，隨著交通行業的發展，由于交通事故等原因造成的橋梁火災事故也時有發生。橋梁火災發生后，其結構材料由于高溫作用，力學性能會發生一定的劣化，從而導致結構的承載力有所下降，給橋梁的安全運營帶來不利影響。中小跨徑混凝土橋梁在目前運營的橋梁中占有較大的比例，本文針對性地選擇預應力混凝土空心板簡支梁作為研究對象，對其火損后的承載能力進行分析，為管養單位對橋梁火災后的交通量管制提供依據，同時也作為橋梁后續加固的參考。
材料高溫后力學性能的劣化
預應力混凝土結構的組成材料包括混凝土、普通鋼筋和預應力筋，預應力筋主要有鋼絞線、高強鋼絲和精軋螺紋鋼筋。預應力混凝土橋梁在遭受火災后，其結構整體性能會發生劣化，而要對火損后的預應力混凝土結構進行承載力分析，首先需研究其組成材料高溫后的性能劣化規律，此前已有學者對混凝土和預應力鋼絞線高溫后的力學性能進行了大量的試驗研究。
火災高溫后的混凝土性能
混凝土經歷火災高溫后的性能劣化主要分為兩階段，一是火災過程中，混凝土各組分在高溫下會發生一系列的物理化學反應，致使其力學性能不斷劣化；二是火災后，混凝土在高溫冷卻時，反應生成的CaO又重新吸水膨脹，造成其力學性能劣化。此外混凝土外部先于內部冷卻，形成的反向溫度梯度同樣會造成損傷。
經研究表明,高溫后混凝土力學性能的衰減規律主要與受火溫度、受火時間、升溫速率等有關。混凝土高溫冷卻后的強度及彈性模量隨受火溫度的增大而逐漸降低。
災高溫后的鋼絞線性能
鋼絞線是由多根高強鋼絲絞合后再進行低溫回火處理制成的，而高強鋼絲的強度來源于高碳鋼的多次冷拔處理，高碳鋼冷拔處理的產物在高溫下很不穩定易于分解，因而鋼絞線的高溫劣化程度要比普通鋼筋大得多。
采用30根1860級鋼絞線，從室溫20℃到最高溫900℃共分為10個溫度段，每個溫度段選3根鋼絞線進行1h的恒溫加熱，待空氣中自然冷卻后再進行拉伸試驗。試驗發現，預應力鋼絞線經歷高溫作用并在空氣中自然冷卻后，其性能可發生變化，但變化程度和變化規律不盡相同。在20~400℃范圍內，鋼絞線的極限強度隨溫度的增加而緩慢下降；400℃以后下降速度加快，700℃時達到最低點；其后鋼絞線的極限強度略有回升。
通過空心板梁火損程度
評估梁體承載余力
橋梁火災一般分為橋面失火和橋下失火兩種情況，橋面失火預應力混凝土梁橋的熱量向上發散，且熱量受到橋面系的阻隔，不易對主梁結構造成過大損傷。而橋下失火對主梁更為不利，采用梁體底板單面加熱的方式模擬橋下失火的最不利情況。同時為使試驗真實反映梁體受火后結構的損傷程度，準確評估梁體的剩余承載力，進行了空心板梁火損的足尺試驗。
試驗設置
試驗梁共選取四片預應力混凝土空心板梁，跨徑13m，C50混凝土，底板單排布置10根1860級φs15.2鋼絞線。截面的具體尺寸如圖1所示：

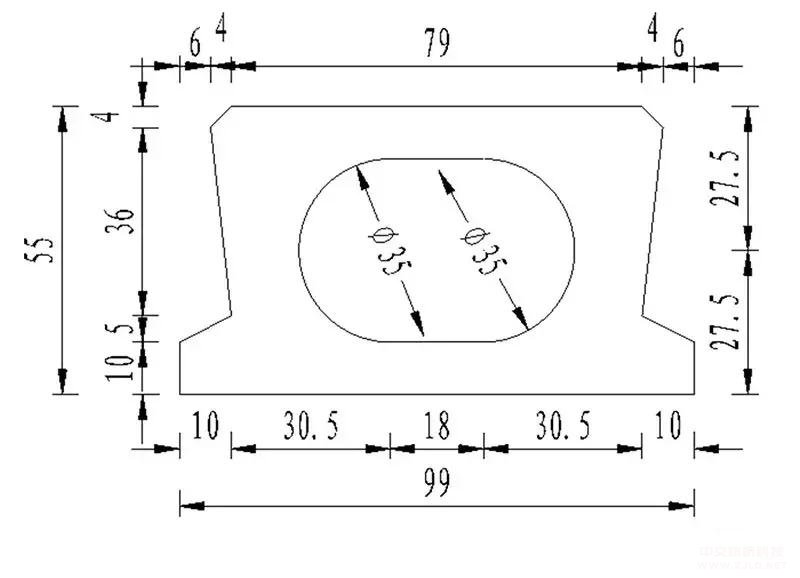

圖1 空心板梁截面尺寸（單位：cm）
試驗加熱區域為空心板梁底面跨中向兩側各2.5m的范圍，梁體簡支，如圖2所示；

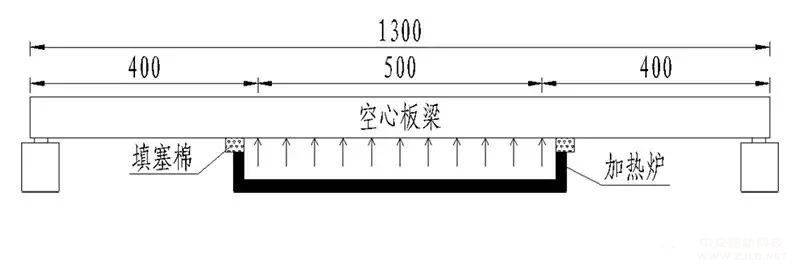

圖2 試驗梁底板受火區域示意（單位：cm）
四片梁依次編號為1～4#，其中1#梁作為標準梁進行加載試驗以得出其實際承載力，2～4#梁受火時間分別為1h、1.5h和1.5h，試驗時爐內升溫曲線為ISO834曲線。
板梁預制時在跨中截面埋置了K型鎧裝熱電偶作為溫度傳感器，五個熱電偶到底板的距離分別為2cm、4cm、6cm、8cm和10cm?？缰薪孛鏌犭娕寂c鋼絞線的相對位置示意如圖3所示。
圖3 熱電偶埋設位置示意（單位：cm）
火損試驗現象
三片空心板梁先后進行了火損試驗，除火損時間設置不同，其他試驗條件基本相同。試驗中三片梁體都出現了混凝土內水分蒸發，梁體下?lián)系默F(xiàn)象。比較值得關注的是，三片梁體底板出現了不同程度的爆裂現象且差別較大，具體如下：
1．2#梁爆裂程度較為輕微，僅受火區梁端發生局部爆裂，爆裂深度較淺。
2．3#梁爆裂最嚴重，受火的5m范圍全部發生了爆裂，但爆裂深度分布不均勻，平均深度2~3cm，最深處超過5cm，爆裂導致多處箍筋裸露，但沒有發現鋼絞線外露。
3．4#梁爆裂較3#梁輕，火損區域內爆裂面積約40%，集中在受火區的端部，最深處超過6cm，并有一根鋼絞線裸露，而跨中區域基本無爆裂。
溫度是火損評估的分析基礎
火災后結構構件的損傷程度與過火溫度和燃燒時間有關，換言之，火災中溫度隨時間的發展及造成的構件內部溫度分布，是損傷評估的分析基礎，通過在梁體內部預埋溫度傳感器可獲得板梁內部的溫度場變化規律。
火災試驗中，加熱爐預留有熱電偶測得爐溫數據，結果整理如圖4所示?？梢?，升溫階段的爐溫數據與ISO834曲線較為吻合。另外，ISO834曲線沒有模擬降溫階段，而實際熄火后爐溫會逐漸下降。

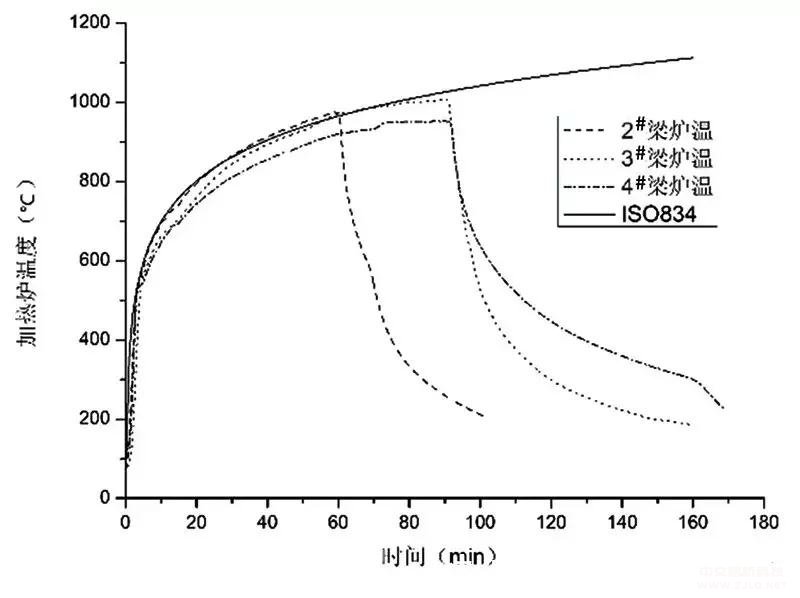

圖4 加熱爐溫度變化
為研究火災試驗中空心梁內部溫度場規律，利用Ansys軟件建立空心板梁熱傳導平面模型，以進行溫度場分析。以受火時間為1.5h的空心板梁為例，混凝土采用Plan55單元模擬，導熱系數λ、比熱容c和密度ρ均采用歐洲規范中的標準曲線。空心板梁的邊界條件考慮如下：
1．空心板梁受火面為底面，與火焰空氣的熱交換由對流換熱和熱輻射兩部分組成；
2．背火面與空氣為對流換熱。此外，底板兩側由于隔熱材料覆蓋，熱量交換很小，取絕熱邊界條件。
3．內腔邊界條件由內腔壁與空氣對流換熱，和內壁面之間的輻射換熱組成，環境溫度以試驗時實測內壁溫度為準。

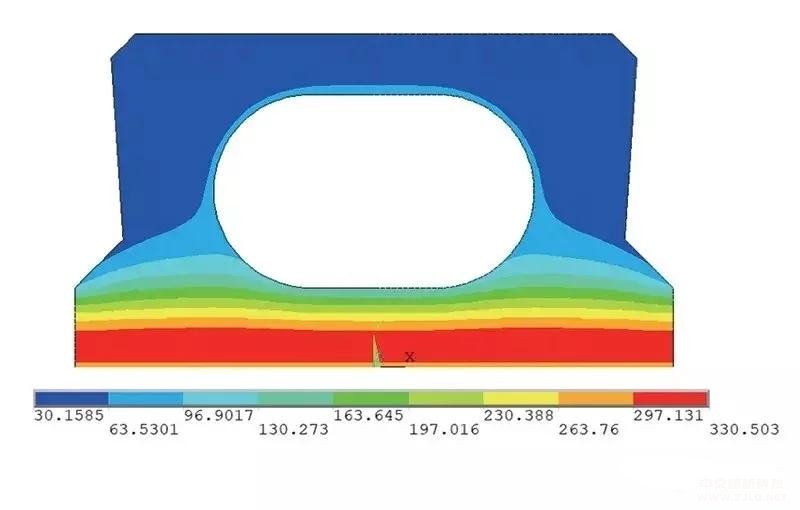

圖5 熄火80min時溫度分布云圖
為更清晰地看出距底板不同高度處的溫度變化規律，提取距底板高度分別為2cm、4cm、6cm、8cm和10cm這五個位置的溫度數據，并與預埋溫度傳感器測得的數據進行對比，如下圖：

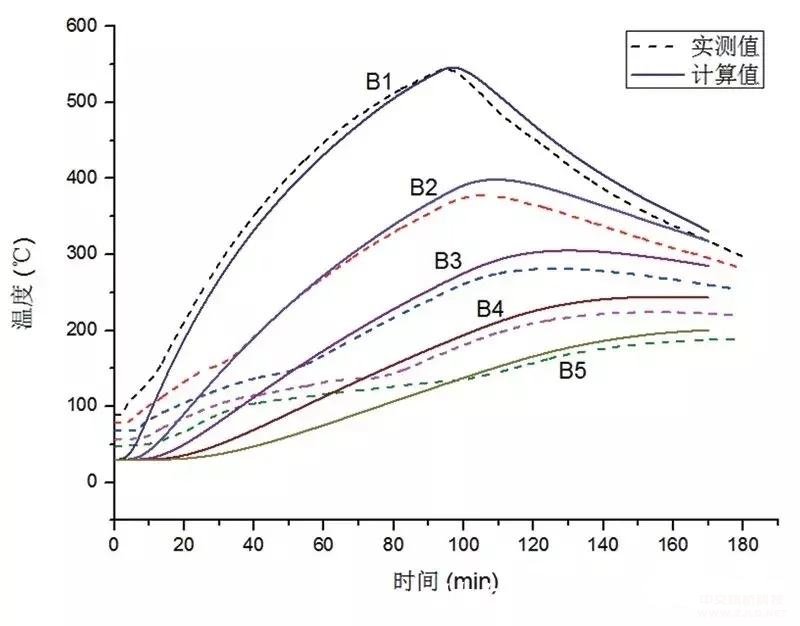

圖6 溫度場分析結果與實測結果對比
可見，ANSYS計算結果與溫度傳感器的數據獲取結果大致吻合?？筛鶕?jù)ANSYS分析結果，求得底板受火時間為1h、1.5h，空心板梁中間鋼絞線（不考慮混凝土爆裂）的溫度變化曲線如下：

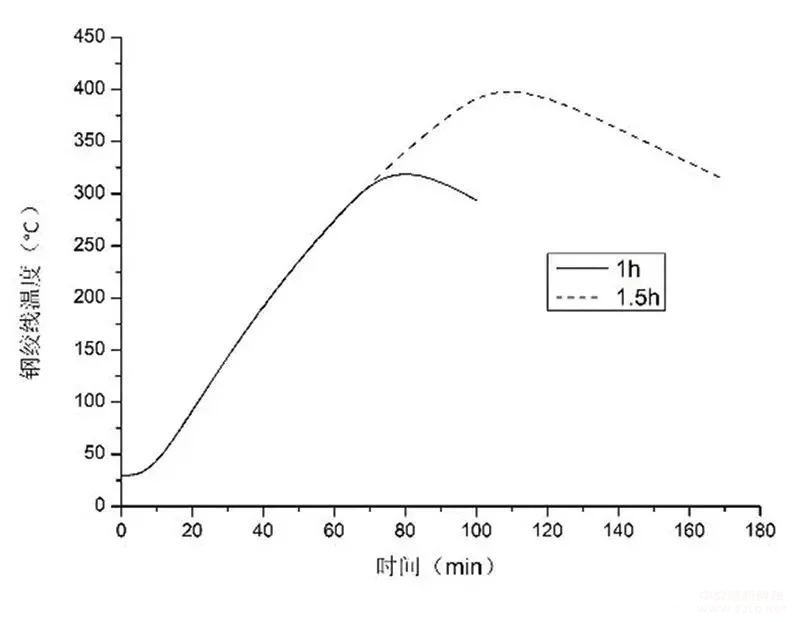

圖7 空心板梁鋼絞線溫度變化曲線
在空心板梁底板受火時間為1h、1.5h，鋼絞線經歷的最高溫度分別為319℃和398℃。根據式1計算得知，鋼絞線極限強度分別折減為原來的93.9%和81.4%。
火損后梁體間的承載差異
空心板梁加載試驗

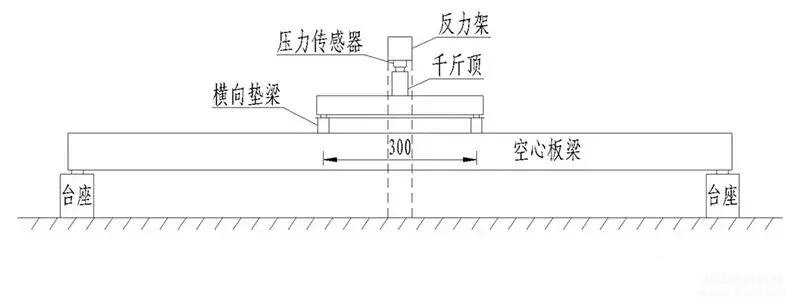

為研究火損后空心板梁實際承載力的大小，在試驗室內利用反力架分別對四片梁進行加載試驗，加載方式為兩點對稱加載，兩加載點間距3m，布置時僅使用一個千斤頂，利用分配梁將單個千斤頂?shù)膲毫种羶蓚€加載點。千斤頂與反力架之間設有壓力傳感器，從而準確測得加載力的大小。加載設備布置如圖8所示：
圖8 空心板梁加載試驗示意（單位：cm）

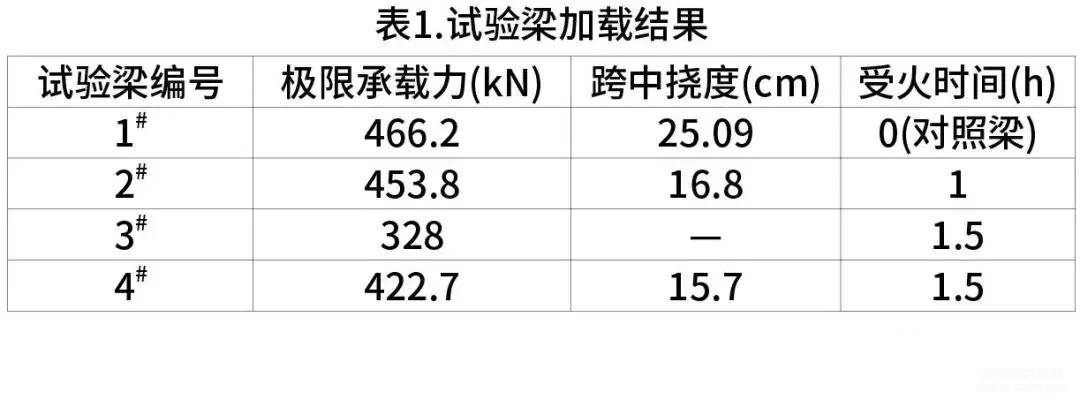

加載的同時，對空心板梁跨中撓度也進行了實時測量。通過加載試驗，得到各片梁最大承載力及對應的撓度大小，如表1所示。
各片梁加載過程的荷載—位移曲線如圖9，加載過程如下：

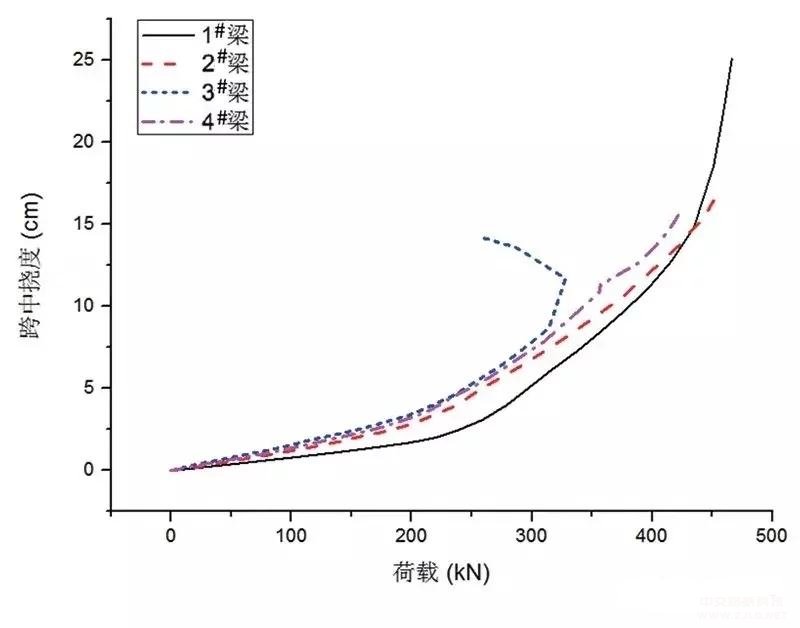

圖9 空心板梁加載試驗荷載-撓度曲線
(1) 1#梁分級加載至混凝土頂板壓碎，未有異?，F(xiàn)象。
(2) 2#梁加載至1#梁破壞荷載的97%后人為終止加載(考慮后期吊裝清運的安全)?？梢耘袛?，2#梁還有繼續加載的空間，其抗彎承載能力相比1#梁沒有大幅降低。
(3) 3#梁加載至328kN(1#梁破壞荷載的70%)時鋼絞線發生斷裂，繼續加載時隨即又發生兩次鋼絞線斷裂，千斤頂?shù)膲毫χ祻?28kN降至259kN。
(4) 4#梁加載至354kN時有一根鋼絞線斷裂，且斷裂的鋼絞線正是受火過程中外露的一根。繼續加載至1#梁破壞荷載的90%(422.7kN)時終止加載。
從圖9中可以看出，火損后空心板梁彈性階段的截面剛度有所下降，三片火損梁彈性階段的撓度斜率明顯大于對照梁。這是由于彈性階段板梁為全截面參與工作，火損中底板混凝土的剝落及爆裂直接削弱了截面。同時，混凝土內部微裂縫的發展，都會使梁體的截面剛度降低，并且火損時間越長，爆裂越嚴重，火損后梁體的截面剛度越低。
火損后承載力分析
本次試驗采用僅對梁體底板單面加熱的方式，由于混凝土良好的隔熱性能，其腹板和頂板的溫度變化幅度有限。同時，板梁受高溫影響的底板區域在加載時屬于受拉區，在分析梁體極限承載力時，通常忽略此區域混凝土的作用，故而要準確評估梁體火損后的極限承載力，關鍵是對預應力鋼絞線的強度折減進行分析。
2#梁受火時間為1h，根據火損試驗溫度場分析結果，鋼絞線經歷的最高溫度為319℃，強度折減為原來的93.9%。因此，2#梁的試驗結果驗證了火災中若鋼絞線溫度較低，則空心板梁在高溫冷卻后，抗彎承載能力降低幅度較小。
3#梁理論上經歷的最高溫為398℃，但由于其底板受火過程中發生大范圍的混凝土爆裂，使鋼絞線受火溫度較高，強度折減較大。4#梁由于只有一根鋼絞線因混凝土爆裂而受火溫度較高，其他鋼絞線強度折減較小，故而在此根鋼絞線斷裂后，4#梁仍具有較大的承載力。3#梁與4#梁雖受火時間相同，但因受火過程中底板混凝土爆裂程度的差異，致使火損后兩片梁的剩余承載力大小也發生較大差異。
針對三片預應力混凝土空心板梁的火損試驗，進行空心板梁內部的溫度場分析。再結合空心板梁火損后的加載試驗結果，與對照梁的加載試驗結果進行比較，對火損后空心板梁的剩余承載力進行分析。可以看出，預應力混凝土空心板梁受火損后，在加載的彈性階段，其截面剛度會有所降低，并且火損時間越長，混凝土爆裂越嚴重，火損后梁體截面剛度降得越低?？招陌辶旱装迨芑饡r，若混凝土爆裂輕微，可根據溫度場分析判斷鋼絞線的最大過火溫度，從而對空心板梁的剩余承載力進行評估?？招陌辶旱装迨芑饡r，相比于受火時間，混凝土爆裂對空心板梁火損后剩余承載力大小的影響更大?；馂?zāi)中混凝土爆裂，嚴重時甚至導致鋼絞線外露，會使鋼絞線過火溫度較高，從而導致火損后板梁的承載能力明顯下降。
針對預應力混凝土空心板梁底板受火過程中出現混凝土爆裂的現象，在溫度場分析時，應計及混凝土爆裂對空心板梁內部溫度場的影響，以準確判斷鋼絞線所經歷的最高溫度，從而對梁體的剩余承載力作出正確的評估。
本文刊載 / 《大橋養護與運營》雜志 2021年 第3期 總第15期
作者 / 金世安 劉其偉
作者單位 / 江蘇泰州大橋有限公司
東南大學交通學院
