中交路橋科技是從事工程檢測(cè)監(jiān)測(cè)、城市安全監(jiān)測(cè)預(yù)警與評(píng)價(jià)、數(shù)字智能化研發(fā)為一體的復(fù)合型高新技術(shù)集團(tuán)企業(yè)。
GB/T 150.2的3.10條規(guī)定，對(duì)鋼材有特殊技術(shù)要求時(shí)…應(yīng)在設(shè)計(jì)文件中規(guī)定。這個(gè)“特殊技術(shù)要求”應(yīng)當(dāng)是指，指標(biāo)、檢驗(yàn)項(xiàng)目嚴(yán)于GB/T 150及材料標(biāo)準(zhǔn)（如GB/T 713等）。3.10條列舉了幾條“特殊要求”包括： 特殊冶煉方法，嚴(yán)格的化學(xué)成分，較高的沖擊功指標(biāo)，附加保證高溫屈服強(qiáng)度，提高無(wú)損檢測(cè)合格等級(jí)，增加力學(xué)性能檢驗(yàn)率等。
例如，GB/T 150.2的4.1.6條就規(guī)定，36mm以上的調(diào)質(zhì)鋼板、80mm以上的正火或正火+回火鋼板， 可增加一組1/2厚度處的沖擊試驗(yàn)。 標(biāo)準(zhǔn)這么規(guī)定是因?yàn)椋S著厚度的增加，鋼板的淬透性變差，常溫強(qiáng)度指標(biāo)和沖擊吸收功下降， 在厚度中央處的性能最低。 并且沿軋制方向的性能要優(yōu)于垂直于軋制方向，所以鋼板的性能測(cè)試應(yīng) 橫向取樣，即沿垂直于軋制方向取樣。
GB/T 713的8.4也有類(lèi)似規(guī)定，1/2厚度處的沖擊試驗(yàn)，需要協(xié)議約定。
又比如，GB/T 150.2的4.1.7條，36mm以上的高強(qiáng)鋼（Rm≥540MPa）、用于-40℃以下的鋼板， 可附加落錘試驗(yàn)。 落錘試驗(yàn)就用來(lái)測(cè)定材料的 無(wú)塑性轉(zhuǎn)變溫度的。 隨著材料厚度的增加、強(qiáng)度的增加，材料的韌性會(huì)變差，所以厚度較大的高強(qiáng)鋼和低溫容器用鋼一樣，防脆斷也是選材用材的一項(xiàng)目關(guān)鍵內(nèi)容。
GB/T 713的6.4.4也有類(lèi)似規(guī)定，需要落錘試驗(yàn)，要在合同注明。
再比如，GB/T 150.2的4.1.10條規(guī)定，用在200℃以上的Q370R，及300℃以上的18MnMoNbR等，應(yīng)在設(shè)計(jì)文件中要求進(jìn)行高溫拉伸試驗(yàn)。
高溫拉伸試驗(yàn)方法的標(biāo)準(zhǔn)為GB/T4338。GB/T 4338適用于35℃以上的拉伸試驗(yàn)。GB/T 713的6.4.2規(guī)定，根據(jù)需要，對(duì)于厚度大于20mm的鋼板可進(jìn)行高溫拉伸，并在表3給出了R P0.2 或R eL 合格指標(biāo)（200℃以上）。
通常的拉伸試驗(yàn)可獲得鋼材基本力學(xué)性能指標(biāo)，如彈性模量、泊松比、屈服強(qiáng)度、抗拉強(qiáng)度和伸長(zhǎng)率等，帶缺口試樣的拉伸試驗(yàn)則可衡量材料的脆性破壞傾向。 高溫拉伸試驗(yàn)可以了解材料在高溫下的蠕變、松弛和持久斷裂情況。低溫拉伸試驗(yàn)不但可錘測(cè)定材料在低溫下強(qiáng)度和塑性指標(biāo)，還可用于評(píng)定材料在低溫下的脆性。

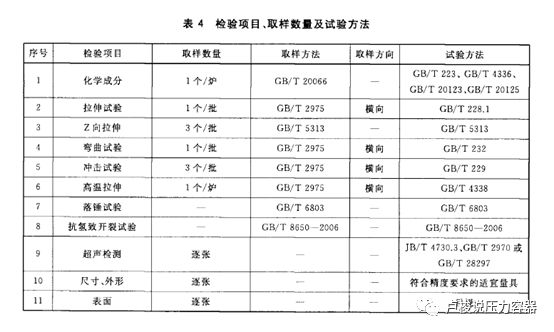

GB/T 713-2014的表4給出了，壓力容器常用碳鋼和低合金鋼板的檢驗(yàn)項(xiàng)目，見(jiàn)下面截圖。其中， 化學(xué)成分、拉伸（不包括高溫拉伸）、沖擊試驗(yàn)（V型缺口）、彎曲試驗(yàn)是基本項(xiàng)目。 而 高溫拉伸、落錘試驗(yàn)、Z向拉伸等，屬于需要協(xié)議約定的項(xiàng)目，即如果需方不提出，供方可不做的項(xiàng)目。
除了上面介紹的幾個(gè)指標(biāo)，下面再簡(jiǎn)要地介紹其他的項(xiàng)目。
化學(xué)成分對(duì)鋼材的基本力學(xué)性能如強(qiáng)度、塑性、韌性等有很大的影響，也會(huì)影響焊接性、熱處理的效果。 鋼材中的化學(xué)成分大體上可分為合金元素（如碳、鉬等）和雜質(zhì)元素（硫、磷、砷、銻、錫等）兩大類(lèi)。例如，對(duì)于常用于400~500℃這一回火溫度區(qū)間的Cr-Mo鋼，磷、砷、銻、錫含量雖微，但需嚴(yán)格控制，否則會(huì)加劇材料的回火脆性，即鋼材的常溫韌性下降，容易引起裂紋甚至導(dǎo)致脆性斷裂。
Z向拉伸試驗(yàn)，按GB/T 713的6.4.3，需由協(xié)議約定。 Z向即厚度方向的拉伸試驗(yàn)，用于度量 較厚鋼板的層狀撕裂能力，試驗(yàn)按GB/T5313進(jìn)行，GB/T 5313適用于厚度為15~400鋼板的Z向拉伸試驗(yàn)。 關(guān)于厚板的層狀撕裂，我們之前介紹過(guò)，見(jiàn) 《厚板焊接熱影響區(qū)的層狀撕裂 》。
彎曲試驗(yàn)，用于測(cè)定材料承受彎曲塑性變形的能力，這是考慮到材料對(duì)容器制造中常用的 冷作彎卷成型工藝的適應(yīng)性，試驗(yàn)標(biāo)準(zhǔn)為GB/T 232。 GB/T 713規(guī)定進(jìn)行試件進(jìn)行180º彎曲，彎曲外表面無(wú)可見(jiàn)裂紋為合格。
注意，此處的彎曲試驗(yàn)為鋼板的彎曲試驗(yàn)，與焊接工藝評(píng)定中焊接接頭的彎曲試驗(yàn)是不一樣的，我們改天再學(xué)習(xí)這塊內(nèi)容。
