在基坑監測中，水平位移的測量方法通常采用小角法、視準線法、坐標法，而在實際測量工作中，各有適用基坑周邊環境。小角法與視準線法在實際操作過程中，因其基準點要布置在與水平位移測點通視，往往距離基坑較近，其基準點的位移對其測量成果影響較大，坐標法亦是如此。且，小角法與視準線法首先要建立一條與基坑的基線，從而采用差角或差距計算水平位移，增加了對基坑四周水平位移基準點的復核工作量。本文旨在結合控制測量，坐標法，基線歸算等幾個方面闡述基坑監測中比較實用的測量及數據處理方法。
關鍵詞：基坑監測； 水平位移；控制測量；基線歸算；數據處理；
1 引言
基坑監測中的水平位移監測大多采用全站儀測角、測距進行外業測量。無論小角法、視準線法、坐標法，都必須首先進行控制測量，在基坑變形影響區域外設置至少3個以上基準點，若周邊測量條件較差，也必須要有2個基準點處于基坑變形影響區域之外。為提高控制網的精度，控制測量大多采用獨立坐標系，在實際觀測條件允許的情況下也可與城市坐標系或國家2000坐標系進行聯測。在監測工作中，水平位移的監測通常包括控制網的測設、水平位移基準點的布置、數據處理幾個方面，以下就控制網的測設及數據處理兩個方面進行詳細論述。
2 控制網的測設
基坑監測控制網的測設，一般根據基坑的形狀，在基坑影響區域外進行測設。比較常用的一般形式有控制導線、三角網、四邊形或?qū)Ь€與三角形合用。例舉兩種常見的布控形式見下圖a、圖b：
基坑工程一般處在軌道線路、城市道路附近，在控制點布設時盡量沿著道路布設。在基坑的影響范圍（一般取基坑開挖深度的2～3倍）之外進行布設。如上圖a中為閉合導線形式，測設線路為J1-J2-J3-J4-J1閉合，基坑位于閉合導線的中間；圖b中為單三角形，由于測設條件的原因，布設在了基坑右側。單三角形閉合條件較好，計算方便，在可以形成較好的圖形條件下，采用單三角形是比較理想的。在進行水平位移監測過程中，可通過前方交會、后方交會等方法復核基坑周邊的工作基點。
3 控制網的數據處理

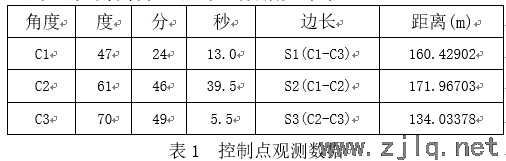

以上圖b單三角形控制形式測得的數據進行簡要的闡述，采用LEICA TC1201全站儀觀測，在基坑偏東側的三條道路邊緣布置了3個水平位移基準點。TC1201全站儀測角精度為1″,測距精度為2mm+2ppm。在現代大道、南施街、翠園路，共測設3條邊長，3個角度，構成一個三角形。最長邊約為171米，最短邊約為134米，平均邊長155米。見下表為，通過外業觀測測得一組外業數據見下表1。

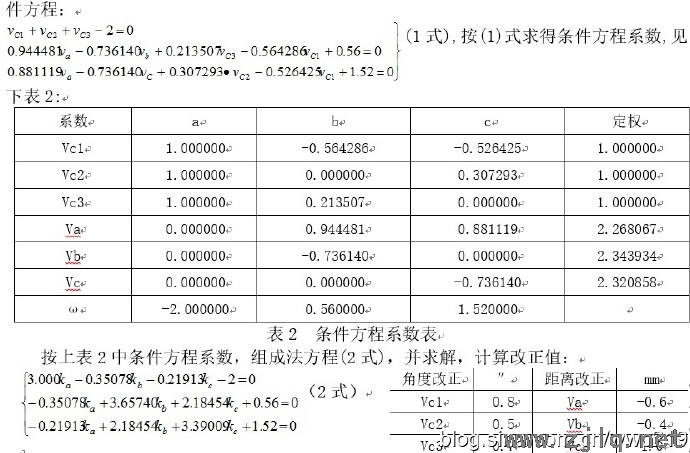

設C1為起始點并作為已知點，觀測三個內角和三條邊長，按邊角網嚴密平差，則條件個數有：r=n-2p+1=3，其中有1個測角網圖形條件和2個正弦條件。令邊C2-C3為a，C2-C1為b，C1-C3為C，列條件方程：
依據角度及距離改正值計算精確坐標，見下表3:
4 采用坐標測量的水平位移歸算
在常見的水平位移成果中，主要表現為監測點垂直于基坑邊線方向，描述成為向基坑內或向基坑外位移的位移量。而多種測量方法所測得成果，直接計算得到的位移量并非垂直于基坑方向，此時需要?dú)w算。

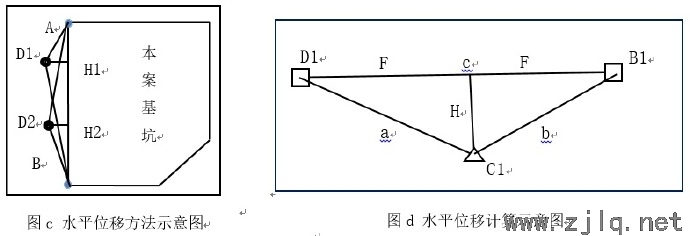

見上圖c，為便于對水平位移監測數據的判讀，根據水平位移的特征,先建立基線LAB,再與D1、D2組成三角形，然后計算得D1至基線的垂距H1、H2，最后將距離相減，即得本次垂直基坑方向的位移量。其計算方法如下,見上圖d：

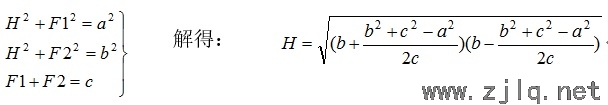

見上圖，直線C1F垂直于直線D1B1，設直線FD1為F1，直線FB1為F2，則有方程組：
采用該公式盡可能的避免角度參與求解，從而減弱圖形強度對求解精度的影響。
5 結束語
在實際的基坑監測生產過程中，要盡量簡化計算工作量，因而要采用符合周邊環境的監測方法，將復雜的問題簡單化是日常工作中所要做的，同時也要符合規范要求?？刂茰y(cè)量是測量之根本，同時也是對工作基點進行日常檢核的基準點。閉合導線的嚴密平差方法也不一一舉例。單三角形的嚴密平差方法，主要采用條件平差。本文主在論述了水平位移監測從控制點的測設到垂直于基坑方向的數據歸算，提出了一種新的解決日常工作的方法，提高日常工作的效率，與各位同行分享。不當之處，請各位同行指正。
