以重慶市黃花園嘉陵江大橋為例，采用錨桿無損檢測儀RSM-SBT對該橋豎向預應力鋼筋的長度和灌漿密實度進行檢測，介紹錨桿無損檢測儀RSM-SBT在橋梁豎向預應力檢測中的應用方法、注意事項及其局限性，為今后橋梁豎向預應力長度和灌漿密實度的檢測提供寶貴的經驗和參考。
黃花園大橋主橋上部結構為1024.32m的5跨預應力混凝土連續剛構橋。左右幅分離，每幅箱梁為單箱單室預應力混凝土箱梁，箱梁頂寬15m，梁寬7m，梁高4.3m~13.8m。設計荷載:汽車-超20級，掛車-120，人群荷載3.5kN/㎡,地震烈度:按七度設防，該橋1996-12-26開工，1999年竣工。
根據養護單位的歷年檢查，黃花園大橋箱梁底面豎向預應力鋼筋脫落情況較為嚴重，箱梁底面脫落的預應力鋼筋分別在2004年、2008年和2010年進行過３次集中整治處理。2011年２月又在橋面發現多處坑槽，疑似豎向預應力鋼筋露頭。
利用聲頻應力波（簡稱聲波)對露頭豎向預應力鋼筋進行灌漿飽滿度無損檢測。若預應力管道中存在注漿不密實段，則復合桿件的截面積及波阻抗發生變化，在波阻抗差異界面將產生反 射應力波，桿中反射應力波的相對能量強度與注漿密實度差異程度有關。一般密實度越好，反射波的能量越強，衰減越慢；不 密實區段越多，則波阻抗界面越多，反射應力波越多。當桿端頭被激發應力波后，錨桿端頭的應力波動能為
其中，反射波能量
式中：ｍ為單位質量；ｖ為錨桿端頭質點振動速度；E0為桿端入射波能量，固定激發方式時可視為常量。
如果以桿長作為變量代替時間變量，得到
把反射波能量與入射波能量的比值作為錨桿的應力波能量反射率：
式中：當?shù)扔阡摻铋L度Ｌ時，即為鋼筋全長范圍內的反射波總動能，鋼筋應力波能量反射率與鋼筋注漿密實度存在一定的相關關系。

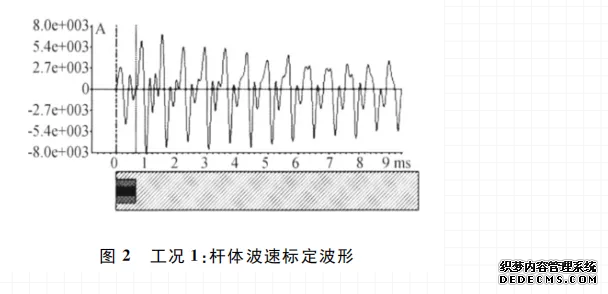

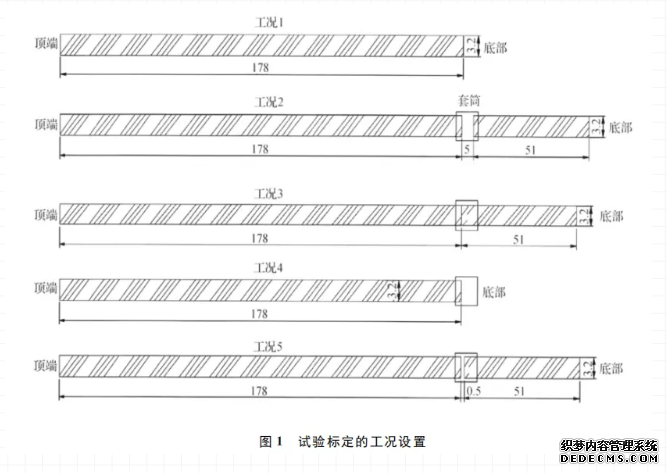

結合本次檢測具體情況，進行本次標定試驗。本次標定有：①對桿體波速進行標定，用來指導本項目實際的實測桿長計算；②對鋼筋中間機械接頭的不同狀態進行模擬，確定本次實際檢測的桿底信號位置和機械接頭位置。針對試驗標定內容，設置５個工況，其中工況１是進行桿體波速標定，其余工況是進行接頭（套筒）狀況模擬，見圖１。標定試驗部分波形如圖２所示。
通過本次標定試驗，可得出：
１）桿體波速為5200m/s；
２）在中間套筒接頭密實的情況下，可以測得整個鋼筋體系的桿長（即上下兩根鋼筋），中間的套筒接頭在信號中沒有明顯反應；
３）儀器對桿底擴徑（即工況４）沒有相應的反應信號；
４）對于中間套筒處，機械接頭不密實的情況下，儀器可得到第１段鋼筋的反射信號，未測到底部第２段鋼筋的響應信號。
根據標定結論和參數，對５根豎向預應力鋼筋進行檢測，其中４根墩頂長預應力鋼筋由于受鋼筋本身機械接頭的影響，不能對其整體質量做出判斷；跨中較短的１根預應力鋼筋被評定為合格。
１）測試前，對桿體波速和桿系波速進行標定十分重要的，各橋使用的豎向預應力鋼筋規格不同、 材質不同，其相應的波速也不同；
２）測試過程中，對測試的預應力鋼筋頭，必須進行打磨，從而是探頭和待檢鋼筋較好的耦合；
３）對每根預應力鋼筋應現場采集多個波形，對采集的波形進行初步判斷，各次采集的波形一致較好方可；
４）測試現場應避免車輛通過或大型機械作業， 從而避免采集的波形受到干擾。
５）較長的預應力鋼筋，中間可能有套筒接頭， 若上下兩端鋼筋接觸不好，儀器很難測出下面一段鋼筋的波形，這也是這種方法的局限性。
