前文研究結果可得知，主元統計方法是將實際測量數據投影到統計模型的相應子空間，其產生的殘差可以用來判斷是否出現故障，但主元分析法是屬于單一尺度或頻率的建模方法，面對故障信息的多尺度特性具有其局限性；小波是一種時間-尺度的分析方法，具有多分辨率解析的特點，又由于小波對突變信息的敏感，決定了利用小波作為工具對故障進行檢測的優點，但是小波在對故障信息進行精確定位和評價的時候其算法非常復雜，需要結合其他算法來完成故障診斷。 因此本文提出的模型是建立在以上兩種算法在故障診斷中表現出的優勢和局限性，同時考慮到噪聲對故障診斷的干擾而設計的。

1 模型基本思路

基于數據驅動的橋梁監測數據故障檢測模型是對橋梁監測過程中的數據進行預處理，其目的是完成數據的除噪及故障診斷。模型主要分成兩個模塊：離線模塊、在線模塊。其中離線模塊是利用正常數據對該模型進行預處理，通過該過程可以確定小波包尺度參數、主元分析主元個數、等參數；在線模塊是利用離線模塊所計算的各項參數，對在線數據進行實時監控，去除噪聲干擾，最終完成數據故障診斷。

如圖4.10所示，在離線模式中，模型首先利用歷史正常數據進行預處理，利用小波包對數據進行J層分解，計算每一尺度上的各分量的能量曲率

，將每一尺度上的各分量數據進行主元分析建模，選取合適的主元個數，將數據空間分解為相應的主元空間和殘差空間，計算每個尺度上各分量的T2~Q統計量的控制限。

在線模式下，首先對數據進行小波閾值除噪，參照離線模式下計算出的尺度參數，對數據亦進行尺度為J的分解，對每該尺度上的每一個小波包分量計算其能量曲率

，計算每個尺度上的曲率差

，根據設定的閾值，判斷故障是否發生，選擇有故障發生的分量進行主元分析，根據離線模式得到的T2~Q控制限來確定數據故障發生的位置和大小。最后將所有數據再進行主元分析，得到二維貢獻圖，確定故障點是由于哪些傳感器導致的及其嚴重程度。

2 模型算法步驟

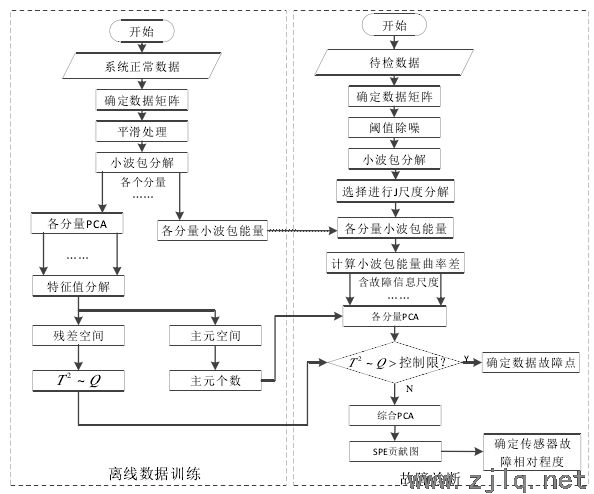

數據故障診斷的主要任務是對數據發生故障所在位置和大小進行判斷和定位，詳細的算法過程如下，其算法流程圖如圖4.11所示：

Step1：輸入正常數據矩陣X，設定數據窗口大小為2n，n為多元變量維數。

Step2：利用小波包變換對數據矩陣X每一行，及每一個變量進行尺度為J的分解，計算各個尺度下的小波包能量曲率值。

Step3：在每一個尺度上建立主元分析建模，計算該尺度下的主元個數，計算T2~Q統計量的控制限。

Step4：輸入系統的在線監測數據，進行小波閾值除噪，其重構結果參照離線模式下 Step2中對應的分量以及該分量的最大尺度，對信號進行小波包分解。

Step5：計算該尺度上的每一個分量的小波包能量曲率值。與該尺度下的離線數據小波包能量曲率值相減，獲得該尺度的小波包分量能量曲率差曲線。

Step6：選定出現故障的分量或感興趣的分量，在該尺度上進行與相應離線模式下相同的主元建模，建立主元空間與殘差空間，利用計算好的T2~Q統計量的控制限判斷該分量下的故障發生的詳細位置和大小。

Step7：重復 Step4～Step6。循環處理數據矩陣 X 下的每一個分量，計算T2~Q統計量，計算每一分量下的數據故障的詳細位置。

Step8：對所有數據進行主元分析，繪制SPE二維貢獻圖，確定發生嚴重故障的傳感器編號。

說明：本章分析了故障信息在信號中所體現的多尺度性和不確定性，在研究了小波包能量分析的方法和基于PCA的故障檢測原理后，分析兩種算法在故障檢測的優缺點，提出了一種基于小波包能量曲率分析并結合PCA的故障檢測模型。該模型結合了的小波閾值除噪，將除噪后的信息進行多分辨率分析，得到每一個尺度下的各個分量的小波包能量，比較在線數據或待測數據在同一尺度下的各個分量的小波包能量，為了能夠更有效地比較出能量出現的差異點，文章提出了通過計算小波包能量曲率差來對故障信息進行基本檢測。將發現故障的分量進行PCA模型分析，可以確定該分量下數據出現故障的準確位置。再利用PCA對所有數據進行建模分析，繪制SPE二維貢獻圖，可以直觀的比較傳感器的故障程度。
