1、適用范圍
本方法適用于混凝土結構后錨固工程質量的現場檢驗
2、執行標準
JGJ145-2013混凝土結構后錨固技術規程
3、應用條件
3.1后錨固工程質量應按錨固件抗拔承載力的現場抽樣檢驗結果進行評定
3.2后錨固件應進行抗拔承載力現場非破損檢驗，滿足下列條件之一時，還應進行破壞性檢驗：
1安全等級為一級的后錨固構件；
2懸挑結構和構件
3對后錨固設計參數有疑問
4對該工程錨固質量有懷疑
3.3受現場條件限制無法進行原位破壞性檢驗時，可在工程施工的同時，現場澆筑同條件的混
凝土塊體作為基材安裝錨固件，并應按規定的時間進行破壞性檢驗，且應事先征得設計和監理
單位的書面同意，并在現場見證試驗
4、抽樣規則
4.1錨固質量現場檢驗抽樣時，應以同品種、同規格、同強度等級的錯固件安裝于錨固部位基
本相同的同類構件為一檢驗批，并應從每一檢驗批所含的錨固件中進行抽樣。
4.2現場破壞性檢驗宜選擇錨固區以外的同條件位置，應取每一檢驗批錨固件總數的0.1%且不
少于5件進行檢驗。錯固件為植筋且數量不超過100件時，可取3件進行檢驗。
4.3現場非破損檢驗的抽樣數量，應符合下列規定：
4.3.1錨栓錨固質量的非破損檢驗
(1)對重要結構構件及生命線工程的非結構構件，應按表4.3規定的抽樣數量對該檢驗批的錨栓
進行檢驗
注：當錨栓總數介于兩欄數量之間時，可按線性內插法確定抽樣數量
(2)對一般結構構件，應取重要結構構件抽樣量的50%且不少于5件進行檢驗。
(3)對非生命線工程的非結構構件，應取每一檢驗批銷固件總數的0.1%且不少于5件進行檢驗
4.3.2植筋錨固質量的非破損檢驗
(1)對重要結構構件及生命線工程的非結構構件，應取每一檢驗批植筋總數的3%且不少于5件
進行檢驗。
(2)對一般結構構件，應取每一檢驗批植筋總數的1%且不少于3件進行檢驗
3)對非生命線工程的非結構構件，應取每一檢驗批植筋總數的0.1%且不少于3件進行檢驗
4.4膠粘的錯固件，其檢驗宜在錯固膠達到其產品說明書標示的固化時間的當天進行。若因故
需推遲抽樣與檢驗日期，除應征得監理單位同意外，推遲不應超過
5、儀器設備要求
5.1現場檢測用的加荷設備，可采用專門的拉拔儀，應符合下列規定
(1)設備的加荷能力應比預計的檢驗荷載值至少大20.1且不大于檢驗荷載的2.5倍，應能連續、平
穩、速度可控地運行
(2)加載設備應能夠按照規定的速度加載，測力系統整機允許偏差為全量程士
(3)設備的液壓加荷系統持荷時間不超過5min時，其降荷值不應大于5%
(4)加載設備應能夠保證所施加的拉伸荷載始終與后錨固構件的軸線
(5)加載設備支撐環內徑D0應符合下列規定：
φκ植筋：D0不應小于12d和250m的較大值
φ膨脹型錯栓和擴底型錨栓：D0不應小于4hef
φ化學錨栓發生混合破壞及鋼材破壞時：D0不應小于12d和250咖的較大值；
化學錨栓發生混凝土錐體破壞時：D0不應小于4hef。
5.2當委托方要求檢測重要結構錨固件連接的荷載位移曲線時，現場測量位移
的裝置應符合下列規定：
(1)儀表的量程不應小于50m；其測量的允許偏差應為±0.02m
(2)測量位移裝置應能與測力系統同步工作，連續記錄，測出錨固件相對于混凝土表面的垂直
位移，并繪制荷載位移全程曲線
5.3現場檢驗用的儀器設備應定期由法定計量檢定機構進行檢定。遇到下列情況之一時，還應
重新檢定
(1)讀數出現異常；
(2)拆卸檢查或更換零部件后
6、加載方式
6.1檢驗錨固拉拔承載力的加載方式可分為連續加載或分級加載，可根據實際情況選用。
6.2進行非破損檢驗時，施加荷載應符合下列規定：
(1)連續加載時，應以均勻速率在2min~3min時間內加載至設定的檢驗荷載，持荷2min
(2)分級加載時，應將設定的檢驗荷載均分為10級，每級持荷lmin，直至設定的檢驗荷載，并
持荷2min
(3荷載檢驗值應取0.9fykAs和0.8Nrk,*的較小值，NRk,*為非鋼材破壞承載力標準值，可按
JGJ145-2013規程第6章有關規定計算。
6.3進行破壞性檢驗時，施加荷載應符合下列規定：
(1)連續加載時，對錨栓應以均勻速率在2min~3min時間內加荷至錨固破壞，對植筋應以均勻
速率在2min~7min時間內加荷至錨固破壞
(2)分級加載時，前8級，每級荷載增量應取0.1Nu，且每級持荷lmin~1.5min自第9級起，每
級荷載增量應取為0.05N，且每級持荷30s，直至錨固破壞。Nu為計算破壞荷載值。

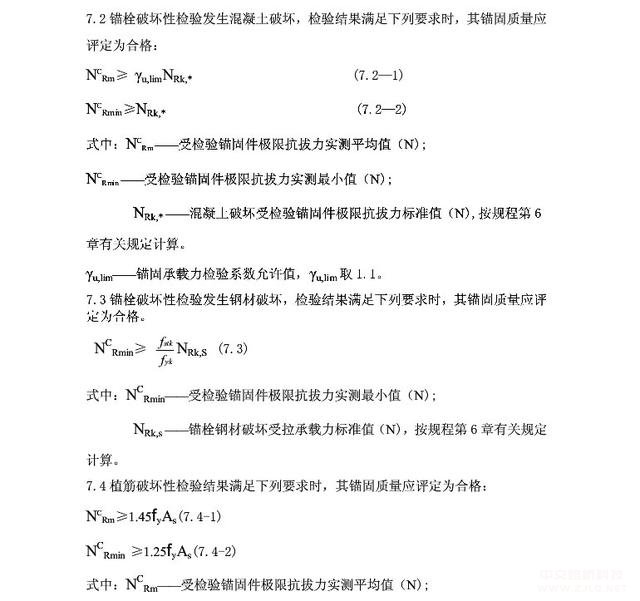

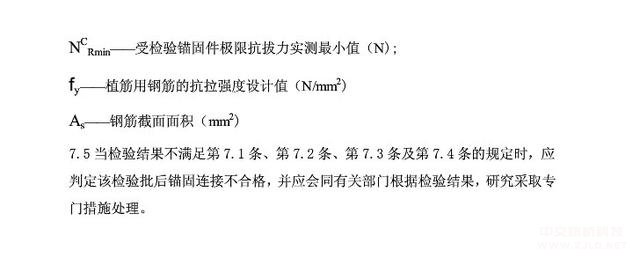

7、檢驗結果評定
7.1非破損檢驗的評定，應按下列規定進行
(1)試樣在持荷期間，錨固件無滑移、基材混凝土無裂紋或其他局部損壞跡象出現且加載裝置的荷載示值在2min內無下降或下降幅度不超過5%的檢驗荷載時，應
評定為合格
(2)一個檢驗批所抽取的試樣全部合格時，該檢驗批應評定為合格檢驗批
(3)一個檢驗批中不合格的試樣不超過5%時，應另抽3根試樣進行破壞性檢驗，若檢驗結果全
部合格，該檢驗批仍可評定為合格檢驗批
(4)一個檢驗批中不合格的試樣超過5%時，該檢驗批應評定為不合格，且不應重做檢驗
