1 檢測原理

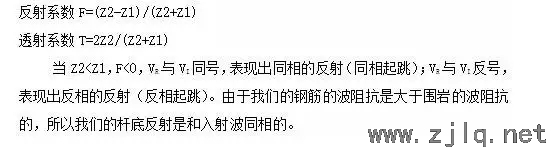

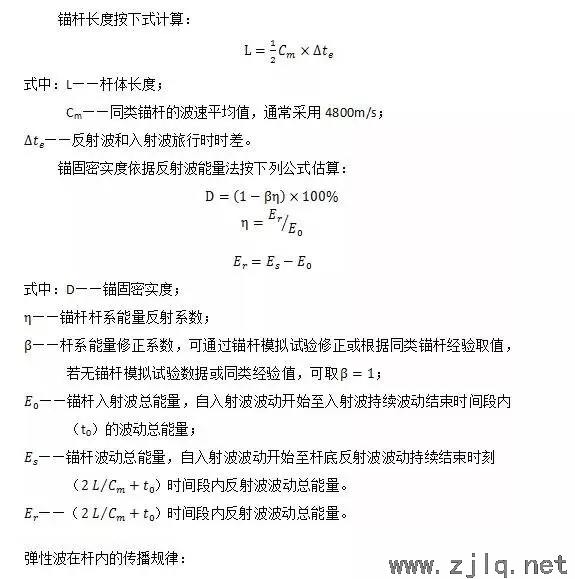

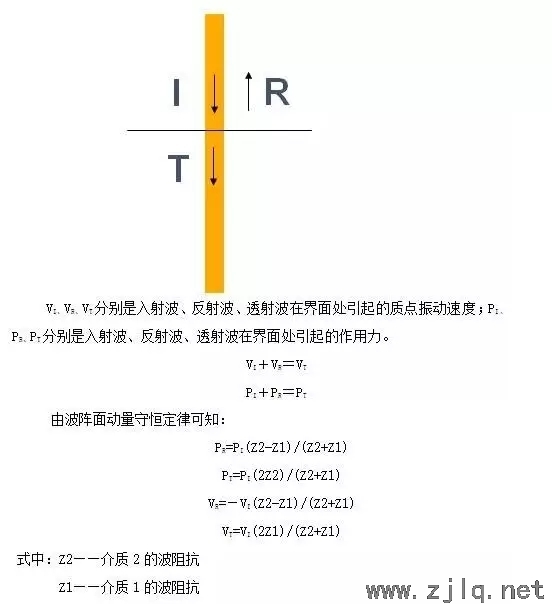

聲波法檢測原理：在錨桿桿體外端發射一個聲波脈沖，它沿桿體鋼筋以管道波形式傳播，到達鋼筋低端后反射，在桿體外端可接收此反射波。如果鋼筋外密實、飽滿地由水泥砂漿握裹，砂漿又與周圍巖體黏結，則聲波在傳播過程中，不斷從鋼筋通過水泥砂漿向巖體擴散，能量損失很大，在桿體外端測得的反射波振幅很小，甚至測不到；如果無砂漿握裹，僅是一根空桿，則聲波僅在鋼筋中傳播，能量損失不大，接收到的反射波振幅則較大；如果握裹砂漿不密實，中間有空洞或缺失，則得到的反射波振幅的大小介于前兩者之間。因此可以根據反射波振幅大小判定水泥砂漿的飽滿度，根據反射波和入射波的時間差判定錨桿的長度。
2 現場檢測
2.1 檢測前
1. 接受檢測任務后，應收集隧道設計縱斷面圖和各個襯砌類型的設計橫斷面圖，了解每種斷面類型的錨桿設計。
2. 對檢測儀器設備進行檢查調試并充電，確保設備在檢測期間能正常工作。
3. 現場檢測宜在錨固7天后進行。
2.2 檢測中
1. 觀察檢測部位的施工情況，對施工情況有個初步了解，檢測中可以搖一搖錨桿，可以直觀地檢查一些錨固情況極差的錨桿。
2. 清除錨桿外露段周邊浮漿。
3. 記錄被檢測錨桿的位置（包括樁號以及錨桿編號），記錄錨桿外露自由端長度。避免檢測自由端過長的錨桿（過長的自由端容易引起錨桿的自由震蕩）或者彎曲的錨桿（使檢測波形復雜，引起誤判）。
4. 檢測磁頭貼在自由端根部，連接線方向朝外（確保檢測的是P波）。
5. 目前檢測的錨桿使用小鐵錘效果較好，敲擊時輕輕敲擊一下錨桿端面，盡量垂直敲擊，敲擊在中空注漿錨桿上，不要敲擊在中間注漿部位，敲擊時與錨桿接觸時間越短越好（感覺就是點一下錨桿端面，使得敲擊的脈沖波短，頻帶寬）。
3 錨桿質量評價
（引自《JGJ/T 182-2009 錨桿錨固質量無損檢測技術規程》）

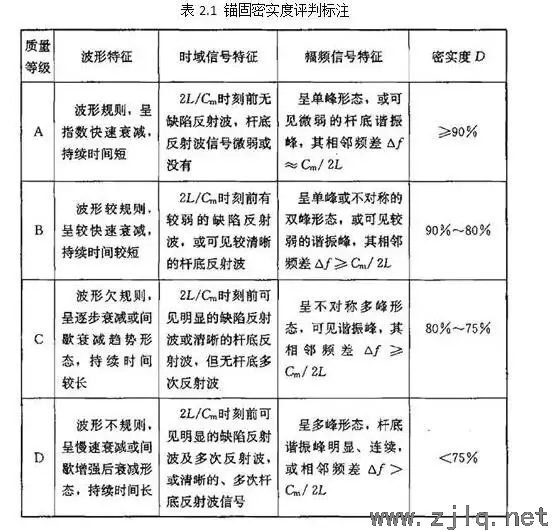

錨桿錨固密實度根據表2.1進行綜合評判，并應符合下列規定：
1 當錨桿空漿部位集中在底部或淺部時，應降低一個等級；
2 當錨固密實度達到C級以上，且符合工程設計要求時，應評定錨固密實度合格。
對于桿體長度不小于設計長度的95%、且不足長度不超過0.5m的錨桿，可評定錨桿長度合格。
單根錨桿錨固質量無損檢測分級評判應按表2.2進行。
當出現下列情況之一時，宜采用其他方法進行驗證：
1 實測信號復雜、波形不規則，無法對其進行錨固質量評價。
2 對無損結果有爭議。
