1.1 目的

根據《公路工程質量檢驗評定標準》JTG F80/1-2004對施工質量的相關要求及《公路工程竣(交)工驗收辦法實施細則》2010年03月05日的相關規定，通過對隧道施工過程中的質量檢測，達到以下目的：

（1）保證隧道初期支護和二次襯砌的施工質量；

（2）加強對施工質量的過程控制；

（3）把施工過程中存在的質量缺陷，經過相應的工程處治后消除隱患，從而保證施工及運營期間的安全；

（4）滿足叫竣工驗收的要求。

1.2 檢測依據

（1）《公路工程質量檢驗評定標準》(JTGF80/1-2004)；

（2）《公路工程竣(交)工驗收辦法實施細則》2010年03月05日；

（3）《混凝土中鋼筋檢測技術規程》（JGJ/T152-2008）；

（4）國家及交通部頒其他相關技術規范、規程等。

2 檢測內容及頻率

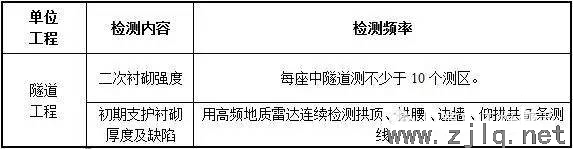

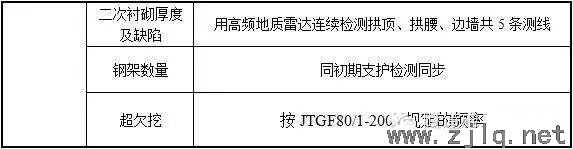

根據《公路工程竣（交）工驗收辦法》（交通部令2004年第3號）、《關于印發公路工程竣（交）工驗收辦法實施細則的通知》（交公路發【2010】65號）及《公路工程質量檢驗評定標準》（JTGF80/1-2004）等規定的內容對隧道工程進行實體檢測，內容及頻率如表3-1-1所示。

1 質量檢測工作的方法、原理及措施

4.1超挖及欠挖

開挖是控制隧道施工工期和造價的關鍵工序。超挖過多，不僅會因出渣量和襯砌量增多而提高工程造價，而且會因局部超挖而產生應力集中問題，影響圍巖穩定性；而欠挖則直接影響到襯砌厚度，對工程質量和安全產生隱患，處理起來費時、費力、費物。因此必須保證開挖質量，為圍巖的穩定和安全支護創造良好條件。

4.1.1原理

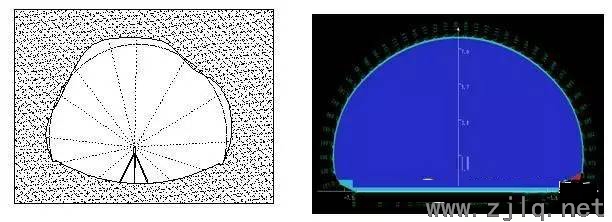

斷面儀法精度高、速度快、效率高，應首先選用。其原理如下：激光斷面儀法的測量原理為極坐標法。如圖3.3.1所示，以某物理方向（如水平方向）為起算方向，按一定間距（角度或距離）依次測定儀器旋轉中心與實際開挖輪廓線交點之間的矢徑（距離）及該矢徑與水平方向的夾角，將這些矢徑端點依次相連即可獲得實際開挖的輪廓線。通過洞內的施工控制導線可以獲得斷面儀的定點定向數據，在計算軟件的幫助下，自動完成實際開挖輪廓線與設計開挖輪廓線的空間三維匹配，最后形成如圖3.3.2所示的輸出圖形，并可輸出各測點與相應設計開挖輪廓線之間的超欠挖值（距離、面積）。

4.1.2 基本要求及頻率

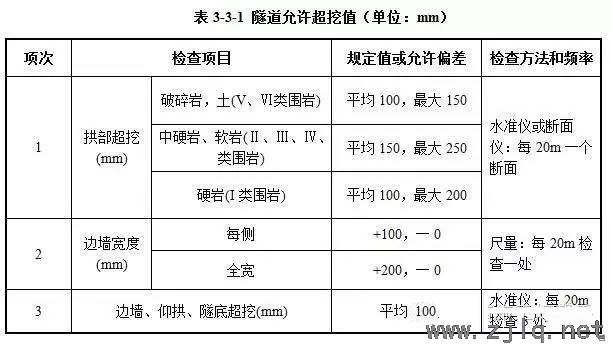

根據《公路工程質量檢驗評定標準》(JTGF80/1-2004)，隧道開挖斷面尺寸要符合設計要求；嚴格控制欠挖。拱腳、墻腳以上1m范圍內嚴禁欠挖。當石質堅硬完整且?guī)r石抗壓強度大于30MPa，并確認不影響襯砌結構穩定和強度時，允許巖石個別凸出部分（每1m²內不大于0.1m²）侵入斷面，但其隆起量不得大于50mm；應盡量減少超挖。不同圍巖地質條件下的允許超挖值規定如表3-3-1所示；隧道開挖輪廓線應按設計要求預留變形量，預留變形量大小宜根據監控量測信息進行調整。

備注：①、超欠挖的測量以爆破設計開挖線為準；

②、硬巖是指巖石抗壓極限強度R_b﹥60MPa，中硬巖R_b=30～60MPa，軟巖R_b＜30MPa。

③、平均線性超挖值=超挖面積/爆破設計開挖斷面周長（不包括隧底）

④、最大線性超挖值是指最大超挖處至設計開挖輪廓切線的垂直距離。

⑤、表列數值不包括測量貫通誤差、施工誤差。

⑥、炮孔深度大于3m時，允許超挖值可根據實際情況另行確定。

（3）測量方法

激光斷面儀需全站儀配合，其使用步驟如下:

①、用全站儀通過洞內的施工控制導線獲得斷面儀的定點定向數據。

②、將斷面儀架設在中心軸線上，對中整平后定向。

③、設置測量參數、測定斷面數據

④、通過專用軟件分析所測斷面超欠挖情況。

4.2雷達對襯砌質量的檢測

地質雷達作為一種新型的物探方法，是采用高頻電磁波（中心頻率可從幾十兆赫至千兆赫）以寬頻帶短脈沖（脈沖寬度小至1～2ns）和高速采樣技術（采樣間隔可達小于1ns）?？捎糜跈z測：隧道初期支護厚度、鋼支撐間距、初期支護背后空隙及回填狀況、隧道二次襯砌厚度及安全狀況描述、二次襯砌背后空隙及回填狀況、襯砌背后及圍巖的裂隙水分布。

4.2.1原理

在工程質量檢測中，由發射天線向受檢測體內發射高頻電磁波，當高頻電磁波達到受檢測體內兩種不同介質的分界面（如：襯砌界面、空洞、不密實帶等）時，由于兩種介質的介電常數不同而使電磁波發生反射、折射和透射，入射波、反射波和折射波的傳播遵循反射定律和折射定律，反射波返回受檢測體的表面由接收天線所接收，形成雷達圖像信息。

雷達圖像包含的地質信息豐富，根據雷達圖像特征對異常（如：襯砌界面、空洞、裂縫、不密實帶、鋼筋與格柵鋼架等）進行定性判識，再根據公式（1）可對異常作定量解釋。

h=0.5vt……………………(1)

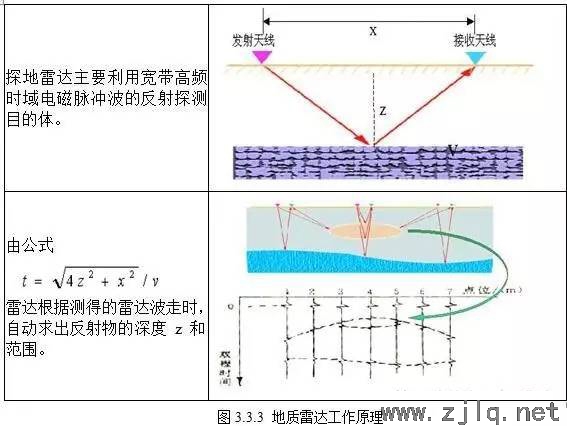

式中：v 為電磁波在介質中的傳播速度，t 為電磁波從受檢測體表面?zhèn)鞑ブ廉惓：蠓瓷浠乇砻娴碾p程時間，h 為異常深度。如圖3.3.3所示。

由于地質雷達方法在其探測深度范圍內具有工作效率高、高分辨率和異常圖像直觀等優點，因此，該方法廣泛應用于工程質量檢測領域。

對地質雷達原始數據進行處理。其處理流程為：數據傳輸→文件編輯→水平均衡→數字濾波→零點歸位→偏移處理→能量均衡→時深轉換→文件注釋→輸出雷達時間（或深度）剖面圖。將雷達時間（或深度）剖面圖作為資料解釋的基本圖件。

根據雷達時間（或深度）剖面圖上的波組、能量強弱分布和雙曲線等特征，解釋**混凝土厚度、混凝土襯砌厚度和判識空洞、鋼支撐位置及數量、拱頂及側壁后空洞、不密實帶等異常的存在位置和規模等。

4.2.2測線設置及天線配置

隧道施工病害出現的結構薄弱環節多數在隧道上拱部。在通常情況下對結構施工質量缺陷檢測重點放在上拱部，對邊墻及仰拱的檢測主要側重于施工質量整體性評估。因此要根據隧道質量控制的重點針對性的布置測線。

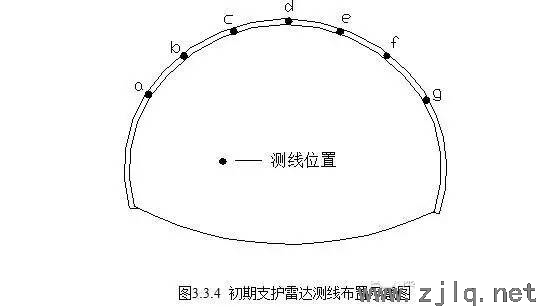

測線沿隧道上、下行線各布置7條測線。測線a、b、c、d、e、f、g（當隧道跨幅較大時，增加h、i測線）以隧道拱頂為中心，測線間距約為2m，可以保證2m²以上的缺陷不被漏檢，初期支護采用500～800MHz屏蔽天線進行檢測，800MHz天線控制測深1～2m，以檢測隧道襯砌結構可能存在的缺陷隱患及規模狀況；500MHz天線控制測深2～6m，對圍巖條件較差區段的地質病害隱患進行探測，特別是對于連拱隧道中墻上方回填部分的檢測剖面，要適當調整檢測參數，以達到監控回填密實狀況的要求；在檢測中，將隨時根據實際情況適當增加測線密度以控制異常位置，確保檢測精度和準確性；同時為控制隧道仰拱初期支護施工質量，根據需要布置2～3條測線。初期支護雷達檢測測線布置如圖3.3.4所示。

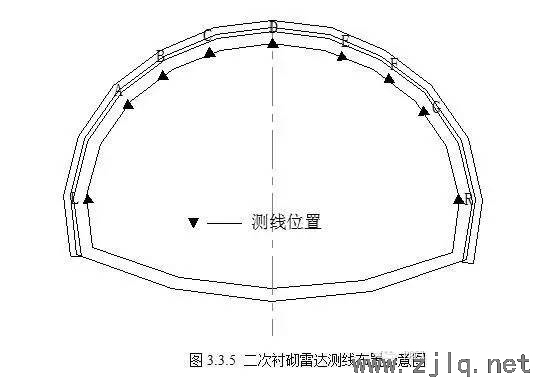

二次襯砌混凝土厚度一般30-60cm，檢測時應采用低頻天線以保證測量深度。檢測時采用500Mhz屏蔽天線，測線沿隧道上、下行線各布置5～11條。測線A、B、C、D、E、F、G（當隧道跨幅度較大時增加H、I）以隧道拱頂為中心，測線間距2m，L、R測線位移側邊墻中部。在檢測中，根據檢測情況適當增加測線密度控制異常位置，以確保檢測精度和準確性。測線布置如圖3.3.5所示。

4.2.3 波速標定及檢測流程

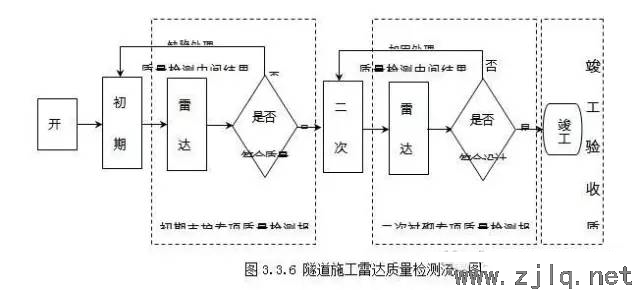

檢測前，應在每座隧道初支、二襯已知厚度的部位（一般在洞口地段）或與隧道襯砌材料相同的其它預制件上進行測定。然后根據雷達圖像分層情況，襯砌與圍巖（空氣）的界面，確定襯砌混凝土的介電常數或電磁波波速，使確定的介電常數帶入后的處理結果與現場實際測量的厚度結果相吻合。一般情況下，施工方的原材料都有固定的供應源，施工配合比也相對固定，若施工過程中施工原料、配合比有變動，需重新標定有關參數，然后再進行批量檢測，以確保檢測的準確性。檢測流程如圖3.3.6所示。
